Фасадный дюбель для теплоизоляции
KOELNER · EuroFix Uzbekistan
KI-10 Монтажный дюбель-гвоздь
ETA‑13/0675
Оцинкованная сталь
Для бетона/кирпича
Цена (за штуку)
от 4 000 UZS
в зависимости от размера и упаковки
✓
Монтажный дюбель-гвоздь KI-10 — быстрый монтаж без распорных усилий✓
Подходит для бетона, полнотелого кирпича, камня (без трещин)✓
Готовое решение: дюбель + оцинкованный гвоздь с широкой шляпкой✓
Не требует специального инструмента — забивается молотком✓
Дюбель с направляющими рёбрами и антипроворотным буртиком✓
Размеры: KI-10×60, KI-10×80, KI-10×100, KI-10×120 мм📐 Размерный ряд и параметры монтажа (ETA-13/0675)
| Дюбель-гвоздь KI-10 — бетон/кирпич | |||||
|---|---|---|---|---|---|
| Размер (мм) | Ø отверстия (мм) | Длина дюбеля (мм) | Длина гвоздя (мм) | Макс. толщина крепимого (мм) | Ударная нагрузка |
| KI-10x60 | 10 | 60 | 60 | 15 | до 3 забиваний |
| KI-10x80 | 10 | 80 | 80 | 35 | до 3 забиваний |
| KI-10x100 | 10 | 100 | 100 | 55 | до 3 забиваний |
| KI-10x120 | 10 | 120 | 120 | 75 | до 3 забиваний |
| * Глубина заделки в основание: 45 мм (для всех размеров) | |||||
| Рекомендуемые нагрузки (бетон C20/25) | |||
|---|---|---|---|
| Размер | Растяжение NRk (кН) | Сдвиг VRk (кН) | γM |
| KI-10x60-120 | 1.2 | 0.9 | 1.25 (сталь) 1.50 (бетон) |
🛠️ Инструкция по монтажу
| Шаг | Действие |
|---|---|
| 1 | Просверлите отверстие диаметром 10 мм на глубину на 15 мм больше длины дюбеля. |
| 2 | Тщательно очистите отверстие от пыли (продувка, ёрш). |
| 3 | Вставьте дюбель-гвоздь в отверстие (вручную или лёгким постукиванием). |
| 4 | Забейте гвоздь молотком до упора (шляпка должна плотно прижать крепимый элемент). |
| 5 | Крепление готово к эксплуатации. Демонтаж не предусмотрен. |
| ✨ Особенности KI-10 | |
|---|---|
| Материал дюбеля | Полипропилен (PP) с направляющими рёбрами |
| Гвоздь | Оцинкованная сталь, широкая шляпка |
| Температура монтажа | от -10°C до +40°C |
| Упаковка | 100 / 200 / 500 шт |
⚠️ Примечание: Данные основаны на ETA‑13/0675. KI-10 предназначен для статического нагружения в сухих помещениях. Для влажных сред используйте версию из нержавеющей стали. Расчётные нагрузки (NRd, VRd) = характеристические / γM.
KOELNER · EuroFix Uzbekistan
KI-10M Фасадный дюбель для теплоизоляции (забивной)
ETA‑07/0291
Оцинкованная сталь
Для бетона/кирпича/камня
Цена (за штуку)
от 6 000 UZS
в зависимости от размера
✓
Фасадный дюбель KI-10M — для крепления теплоизоляции (пенопласт, минвата, пробка)✓
Подходит для бетона, кирпича, камня, газобетона, пустотных плит (категории A–E)✓
Готовое решение: дюбель + оцинкованный стальной гвоздь✓
Жёсткость манжеты 0,4–0,6 кН/мм — устойчивость к ветровым нагрузкам✓
Редуцированная глубина анкеровки 25 мм — экономия времени сверления✓
Размеры: длина от 70 до 260 мм (дюбель + гвоздь)📐 Размерный ряд и параметры монтажа (ETA-07/0291)
| Фасадный дюбель KI-10M — бетон/кирпич/газобетон | |||||
|---|---|---|---|---|---|
| Длина дюбеля (мм) | Диаметр сверла (мм) | Мин. глубина анкеровки (мм) | Длина гвоздя (мм) | Толщина утеплителя (мм) | Упаковка (шт) |
| KI-070M | 70 | 10 | 25 | 40 | 10–30 |
| KI-090M | 90 | 10 | 25 | 60 | 30–50 |
| KI-120M | 120 | 10 | 25 | 90 | 50–80 |
| KI-140M | 140 | 10 | 25 | 110 | 80–100 |
| KI-160M | 160 | 10 | 25 | 130 | 100–120 |
| KI-180M | 180 | 10 | 25 | 150 | 120–140 |
| KI-200M | 200 | 10 | 25 | 170 | 140–160 |
| KI-220M | 220 | 10 | 25 | 190 | 160–180 |
| KI-260M | 260 | 10 | 25 | 230 | 200–220 |
| * Для мягких утеплителей рекомендуется использовать дополнительную тарелку KWL (диаметр 90, 110, 140 мм) | |||||
| Рекомендуемые нагрузки (характеристические, кН) | |||
|---|---|---|---|
| Основание | Растяжение NRk (кН) | γM | Класс бетона/категория |
| Бетон C20/25–C50/60 | 0,60 | 1,25–1,50 | Категория A |
| Полнотелый кирпич (≥20 МПа) | 0,60 | Категория B | |
| Пустотелый кирпич | 0,50 | Категория C | |
| Газобетон | 0,10 | Категория D/E | |
| * Расчётные сопротивления NRd = NRk / γM (γMs = 1,25, γMc = 1,50) [reference:0] | |||
🛠️ Инструкция по монтажу
| Шаг | Действие |
|---|---|
| 1 | Просверлите отверстие диаметром 10 мм на глубину на 10–15 мм больше длины дюбеля. |
| 2 | Очистите отверстие от пыли (продувка сжатым воздухом, ёрш). |
| 3 | Вставьте дюбель в отверстие (при необходимости добейте резиновой киянкой). |
| 4 | Забейте гвоздь молотком до упора — шляпка должна плотно прижать утеплитель. |
| 5 | Для мягких материалов (минвата) используйте дополнительную тарелку KWL (90–140 мм). |
| ✨ Особенности KI-10M | |
|---|---|
| Материал дюбеля | Полипропилен (PP) с высокой ударопрочностью, манжета 50 мм |
| Гвоздь | Гальванически оцинкованная сталь (покрытие ZP) |
| Температура монтажа | от -10°C до +40°C |
| Основания | Категории A, B, C, D, E (бетон, кирпич, газобетон, пустотные блоки) |
| Сертификаты | ETA-07/0291, DoP-07/0291, UKTA-22/6369 |
⚠️ Примечание: Данные основаны на ETA‑07/0291. KI-10M применяется для крепления теплоизоляции в системах ETICS. Для влажных или агрессивных сред используйте версию из нержавеющей стали. Глубина сверления должна превышать длину дюбеля на 10–15 мм. После забивания гвоздя дюбель не подлежит демонтажу.
KOELNER · EuroFix Uzbekistan
KI-10N Фасадный нейлоновый дюбель-гвоздь
ETA‑07/0291
Нейлон (PA6.6)
Для теплоизоляции
Цена (за штуку)
от 7 000 UZS
в зависимости от размера
✓
Нейлоновый дюбель-гвоздь KI-10N — профессиональное решение для крепления утеплителя и фасадных систем✓
Подходит для бетона, кирпича, газобетона, пустотелых блоков (категории A–E)✓
Нейлоновый корпус (PA6.6) + оцинкованный или нержавеющий гвоздь✓
Редуцированная глубина заделки 25 мм — ускорение монтажа, снижение расхода сверл✓
Жёсткость манжеты 0,5 кН/мм — устойчивость к ветровым нагрузкам✓
Размеры: длина дюбеля 70–260 мм (для толщины утеплителя до 220 мм)📐 Размерный ряд и параметры монтажа (ETA-07/0291)
| Нейлоновый дюбель KI-10N — бетон/кирпич/газобетон | |||||
|---|---|---|---|---|---|
| Длина дюбеля (мм) | Диаметр сверла (мм) | Мин. глубина анкеровки (мм) | Длина гвоздя (мм) | Толщина утеплителя (мм) | Упаковка (шт) |
| KI-10N-070 | 70 | 10 | 25 | 40 | 10–30 |
| KI-10N-090 | 90 | 10 | 25 | 60 | 30–50 |
| KI-10N-120 | 120 | 10 | 25 | 90 | 50–80 |
| KI-10N-140 | 140 | 10 | 25 | 110 | 80–100 |
| KI-10N-160 | 160 | 10 | 25 | 130 | 100–120 |
| KI-10N-180 | 180 | 10 | 25 | 150 | 120–140 |
| KI-10N-200 | 200 | 10 | 25 | 170 | 140–160 |
| KI-10N-220 | 220 | 10 | 25 | 190 | 160–180 |
| KI-10N-260 | 260 | 10 | 25 | 230 | 200–220 |
| * Для мягких утеплителей (минвата) рекомендуется использовать дополнительную тарелку KWL диаметром 90–140 мм | |||||
| Характеристические нагрузки на вырыв (NRk, кН) | |||
|---|---|---|---|
| Основание | NRk (кН) | γM (бетон) | Категория |
| Бетон C20/25–C50/60 | 0,60 | 1,50 | A |
| Полнотелый кирпич (≥20 МПа) | 0,60 | 1,50 | B |
| Пустотелый кирпич | 0,50 | 1,50 | C |
| Газобетон (≥3,5 МПа) | 0,10 | 1,25 | D/E |
| Расчётное сопротивление NRd = NRk / γM. Для стали γMs = 1,25. | |||
🛠️ Инструкция по монтажу
| Шаг | Действие |
|---|---|
| 1 | Просверлите отверстие диаметром 10 мм на глубину на 10–15 мм больше длины дюбеля. |
| 2 | Тщательно очистите отверстие от пыли (продувка сжатым воздухом, ёрш). |
| 3 | Вставьте дюбель в отверстие (при необходимости добейте резиновой киянкой). |
| 4 | Забейте гвоздь молотком до упора — шляпка должна плотно прижать утеплитель. |
| 5 | Для мягких материалов (минвата) используйте дополнительную тарелку KWL (90–140 мм). |
| ✨ Особенности KI-10N | |
|---|---|
| Материал дюбеля | Полиамид PA6.6 (нейлон), стойкий к старению и температуре |
| Гвоздь | Оцинкованная сталь (белая/жёлтая пассивация) или нержавейка A2/A4 |
| Температура монтажа | от -10°C до +40°C |
| Допустимые основания | Категории A, B, C, D, E (бетон, кирпич, газобетон, пустотные блоки) |
| Сертификаты | ETA-07/0291, DoP-07/0291, UKTA-22/6369 |
⚠️ Примечание: Данные основаны на ETA‑07/0291. KI-10N предназначен для крепления теплоизоляционных плит в системах ETICS. Глубина сверления должна превышать длину дюбеля на 10–15 мм. После забивания гвоздя дюбель не подлежит демонтажу. Для влажных сред используйте гвозди из нержавеющей стали.
KOELNER · EuroFix Uzbekistan
KI-10NS Фасадный дюбель для теплоизоляции (вкручиваемый, длинная распорная зона)
ETA‑07/0221
Дюбель-гриб
Для утеплителя
Вкручиваемый гвоздь
Цена (за штуку)
от 8 000 UZS
в зависимости от размера
✓
Фасадный дюбель KI-10NS — для крепления теплоизоляции (пенопласт, минвата, пенополиуретан)✓
Подходит для бетона, кирпича, газобетона, пустотелых блоков (категории A–E)✓
Увеличенная распорная зона 60 мм — высокие параметры во всех основаниях✓
Стальной вкручиваемый гвоздь 5.1 мм с термоизолирующей головкой из полиамида (устранение мостиков холода)✓
Жёсткость тарелки 0,5 кН/мм — устойчивость к ветровым нагрузкам✓
Размеры: длина дюбеля 140, 160, 180, 200, 220, 260, 300 мм📐 Размерный ряд и параметры монтажа
| Дюбель KI-10NS — бетон/кирпич/газобетон (категории A–E) | |||||
|---|---|---|---|---|---|
| Артикул | Длина дюбеля (мм) | Диаметр гвоздя (мм) | Длина гвоздя (мм) | Толщина утеплителя (мм) | Упаковка (шт) |
| KI-140NS | 140 | 5,1 | 145 | 80–100 | 250 |
| KI-160NS | 160 | 5,1 | 165 | 100–120 | 250 |
| KI-180NS | 180 | 5,1 | 185 | 120–140 | 250 |
| KI-200NS | 200 | 5,1 | 205 | 140–160 | 250 |
| KI-220NS | 220 | 5,1 | 225 | 160–180 | 250 |
| KI-260NS | 260 | 5,1 | 265 | 180–220 | 200 |
| KI-300NS | 300 | 5,1 | 305 | 220–260 | 200 |
| * Для мягких утеплителей (минвата) рекомендуется использовать дополнительную тарелку KWL диаметром 90–140 мм | |||||
| Характеристические нагрузки на вырыв (NRk, кН) — ETA‑07/0221 | ||||
|---|---|---|---|---|
| Основание (категория) | NRk (кН) | γM | Глубина анкеровки (мм) | Диаметр сверла (мм) |
| Бетон C12/15–C50/60 (A) | 0,60 | 1,25–1,50 | 40–60 | 10 |
| Полнотелый кирпич (B) | 0,60 | 1,25–1,50 | 60 | 10 |
| Пустотелый кирпич (C) | 0,50 | 1,25–1,50 | 60 | 10 |
| Газобетон (D/E) | 0,10 | 1,25–1,50 | 60 | 10 |
| Расчётное сопротивление NRd = NRk / γM (γMs = 1,25, γMc = 1,50) | ||||
🛠️ Инструкция по монтажу
| Шаг | Действие |
|---|---|
| 1 | Просверлите отверстие диаметром 10 мм на глубину: 60 мм (бетон) или 80 мм (другие основания). |
| 2 | Тщательно очистите отверстие от пыли (продувка сжатым воздухом, ёрш). |
| 3 | Вставьте дюбель в отверстие (при необходимости добейте резиновой киянкой). |
| 4 | Вкрутите гвоздь шуруповертом (бита Torx T-40) до упора — шляпка должна плотно прижать утеплитель. |
| 5 | Для мягких материалов (минвата) используйте дополнительную тарелку KWL (90–140 мм). |
| ✨ Особенности KI-10NS | |
|---|---|
| Материал дюбеля | Ударопрочный нейлон (сополимер полипропилена РР, полиамид РА 6.0) |
| Гвоздь | Гальванически оцинкованная сталь, головка из полиамида PA+GF |
| Распорная зона | 60 мм |
| Температура монтажа | от -35°C до +80°C |
| Допустимые основания | Категории A, B, C, D, E (бетон, кирпич, газобетон, пустотные блоки) |
| Сертификаты | ETA‑07/0221, DoP‑07/0221, UKTA‑22/6343 |
⚠️ Примечание: Данные основаны на ETA‑07/0221 и каталоге Koelner. KI-10NS применяется для крепления теплоизоляционных плит в системах ETICS. Дюбель полностью утилизируется вместе с утеплителем, в основании не оставляет отверстий. Для мягких утеплителей (минвата) необходимо использовать дополнительную тарелку KWL.
KOELNER · EuroFix Uzbekistan
KI-8M Фасадный дюбель для теплоизоляции (забивной, с термоголовкой)
ETA-06/0191
Дюбель-гриб
Термоголовка
Забивной
Цена (за штуку)
от 6 000 UZS
в зависимости от размера
✓
Фасадный дюбель KI-8M — для крепления теплоизоляции (пенопласт, минвата, пробковые плиты)✓
Подходит для бетона, кирпича, газобетона, пустотелых блоков (категории A–E)✓
Забивной монтаж — быстрая установка без специального инструмента✓
Стальной гвоздь с термоизолирующей головкой (полиамид PA+GF) — устранение мостиков холода✓
Материал дюбеля: ударостойкий нейлон (PP + PA6.0) — высокие несущие показатели✓
Размеры: длина дюбеля от 90 до 290 мм, диаметр сверления — 8 мм📐 Размерный ряд и параметры монтажа (ETA-06/0191)
| Фасадный дюбель KI-8M — бетон/кирпич/газобетон | |||||
|---|---|---|---|---|---|
| Длина дюбеля (мм) | Диаметр сверла (мм) | Мин. глубина анкеровки (мм) | Длина гвоздя (мм) | Толщина утеплителя (мм) | Упаковка (шт) |
| KI-8M-090 | 8 | 40 | 90 | 20–40 | 200 |
| KI-8M-110 | 8 | 40 | 110 | 40–60 | 200 |
| KI-8M-130 | 8 | 40 | 130 | 60–80 | 200 |
| KI-8M-150 | 8 | 40 | 150 | 80–100 | 200 |
| KI-8M-170 | 8 | 40 | 170 | 100–120 | 200 |
| KI-8M-190 | 8 | 40 | 190 | 120–140 | 200 |
| KI-8M-210 | 8 | 40 | 210 | 140–160 | 200 |
| KI-8M-230 | 8 | 40 | 230 | 160–180 | 200 |
| KI-8M-250 | 8 | 40 | 250 | 180–200 | 200 |
| KI-8M-270 | 8 | 40 | 270 | 200–220 | 200 |
| KI-8M-290 | 8 | 40 | 290 | 220–240 | 200 |
| * Минимальная глубина анкеровки в соответствии с ETA-06/0191 составляет 40 мм. Для мягких утеплителей (минвата) рекомендуется использовать дополнительную тарелку KWL диаметром 90–140 мм. | |||||
| Характеристические нагрузки на вырыв (NRk, кН) — ETA-06/0191 | |||
|---|---|---|---|
| Основание (категория) | NRk (кН) | γM | Глубина анкеровки (мм) |
| Бетон C20/25–C50/60 (A) | 0,60 | 1,50 | 40 |
| Полнотелый кирпич (B) | 0,60 | 1,50 | 40 |
| Пустотелый кирпич (C) | 0,50 | 1,50 | 40 |
| Газобетон (D/E) | 0,10 | 1,25 | 40 |
| Расчётное сопротивление NRd = NRk / γM. Для стали γMs = 1,25. | |||
🛠️ Инструкция по монтажу
| Шаг | Действие |
|---|---|
| 1 | Просверлите отверстие диаметром 8 мм на глубину на 10–15 мм больше длины дюбеля. |
| 2 | Тщательно очистите отверстие от пыли (продувка сжатым воздухом, ёрш). |
| 3 | Вставьте дюбель в отверстие (при необходимости добейте резиновой киянкой). |
| 4 | Забейте гвоздь молотком до упора — шляпка должна плотно прижать утеплитель. |
| 5 | Для мягких материалов (минвата) используйте дополнительную тарелку KWL. |
| ✨ Особенности KI-8M | |
|---|---|
| Материал дюбеля | Ударостойкий сополимер полипропилена РР, полиамид РА 6.0 (нейлон) |
| Гвоздь | Гальванически оцинкованная сталь, термоголовка из полиамида PA+GF |
| Температура монтажа | от -10°C до +40°C |
| Допустимые основания | Категории A, B, C, D, E (бетон, кирпич, газобетон, пустотные блоки) |
| Сертификаты | ETA-06/0191, DoP-06/0191 |
⚠️ Примечание: Данные основаны на ETA-06/0191 и каталоге Koelner. KI-8M предназначен для крепления теплоизоляционных плит в системах ETICS. Глубина сверления должна превышать длину дюбеля на 10–15 мм. После забивания гвоздя дюбель не подлежит демонтажу. Для влажных сред используйте гвозди из нержавеющей стали.
KOELNER · EuroFix Uzbekistan
KWL Дожимная манжета (тарельчатый дюбель) для мягких утеплителей
ETA-07/0336 · 0221 · 0291
Полипропилен / нейлон
Для минваты и пенопласта
Цена (за штуку)
от 1 500 UZS
в зависимости от диаметра
✓
Дожимная манжета KWL (тарельчатый дюбель-«гриб») – дополнительный элемент для фасадных дюбелей Koelner✓
Предназначена для увеличения площади прижима теплоизоляции (особенно для мягких материалов: минвата, ламельные плиты)✓
Материал: ударостойкий сополимер полипропилена РР, полиамид РА 6.0 (нейлон), модифицированный стекловолокном✓
Высокая жёсткость манжеты 0,6 кН/мм – устойчивость к ветровым нагрузкам и всасывающим силам✓
Совместимость с дюбелями KI-10, KI-10PA, KI-10M, KI-10N, KI-10NS, KI-8M, KI-8PA, TFIX-8M, TFIX-10M и др.✓
Диаметры: 90, 110, 140 мм | Толщина утеплителя: от 50 до 220 мм📐 Размерный ряд и совместимость
| Манжета KWL – совместимые дюбели Koelner | |||||
|---|---|---|---|---|---|
| Диаметр манжеты (мм) | Артикул | Упаковка (шт) | Подходит для дюбелей | Для утеплителя | Толщина утеплителя (мм) |
| 90 | KWL-90PP | 250-500 | KI-8/10/10M/10N/10NS/8M/8PA, TFIX-8M, TFIX-10M и др. | Минвата, пенопласт, ПИР/ППУ | 50–80 |
| 110 | KWL-110PP | 250-500 | 80–110 | ||
| 140 | KWL-140PP | 200 | 110–220 | ||
| * Данные о совместимости актуальны для дюбелей с увеличенной распорной зоной (N, NS, M). Для мягких утеплителей (минвата) манжета KWL обязательна. | |||||
| Технические характеристики (KWL-140PP) | ||
|---|---|---|
| Параметр | Значение | |
| Материал | Полипропилен PP + полиамид PA 6.0 (нейлон), модифицированный стекловолокном | |
| Диаметр, мм | 90 / 110 / 140 | |
| Жёсткость манжеты | 0,6 кН/мм | |
| Температура эксплуатации | от -35°C до +80°C | |
| Цвет | Тёмно-серый / чёрный | |
| Сертификаты | ETA-07/0336, ETA-07/0221, ETA-06/0191 | |
🛠️ Применение и установка
| Шаг | Действие |
|---|---|
| 1 | Просверлите отверстие в соответствии с требованиями выбранного дюбеля. |
| 2 | Очистите отверстие от пыли (продувка, ёрш). |
| 3 | Вставьте дюбель в отверстие (при необходимости добейте киянкой). |
| 4 | Наденьте манжету KWL на распорный элемент дюбеля (на гвоздь или шуруп). |
| 5 | Установите дюбель с манжетой сквозь утеплитель, после чего забейте или вкрутите гвоздь/шуруп до плотного прилегания манжеты к утеплителю. |
| 6 | Для мягких утеплителей (минвата) манжета обязательна для предотвращения продавливания. |
| ✨ Области применения | |
|---|---|
| Системы наружной теплоизоляции (ETICS) | Прижим минваты, пенопласта, ПИР/ППУ плит к основанию |
| Вентилируемые фасады | Дополнительная фиксация утеплителя |
| Мягкие кровельные системы | Крепление теплоизоляции к основанию |
⚠️ Примечание: Манжета KWL не является самостоятельным дюбелем — она всегда используется в паре с фасадным дюбелем Koelner. Выбирайте диаметр манжеты в зависимости от толщины утеплителя: для толщины до 80 мм — манжета 90 мм, до 110 мм — 110 мм, до 220 мм — 140 мм.
KOELNER · EuroFix Uzbekistan
KWL Дожимная манжета (тарельчатый дюбель) для мягких утеплителей
ETA-07/0336 · 0221 · 0291
Полипропилен / нейлон
Для минваты и пенопласта
Цена (за штуку)
от 1 500 UZS
в зависимости от диаметра
✓
Дожимная манжета KWL (тарельчатый дюбель-«гриб») – дополнительный элемент для фасадных дюбелей Koelner✓
Предназначена для увеличения площади прижима теплоизоляции (особенно для мягких материалов: минвата, ламельные плиты)✓
Материал: ударостойкий сополимер полипропилена РР, полиамид РА 6.0 (нейлон), модифицированный стекловолокном✓
Высокая жёсткость манжеты 0,6 кН/мм – устойчивость к ветровым нагрузкам и всасывающим силам✓
Совместимость с дюбелями KI-10, KI-10PA, KI-10M, KI-10N, KI-10NS, KI-8M, KI-8PA, TFIX-8M, TFIX-10M и др.✓
Диаметры: 90, 110, 140 мм | Толщина утеплителя: от 50 до 220 мм📐 Размерный ряд и совместимость
| Манжета KWL – совместимые дюбели Koelner | |||||
|---|---|---|---|---|---|
| Диаметр манжеты (мм) | Артикул | Упаковка (шт) | Подходит для дюбелей | Для утеплителя | Толщина утеплителя (мм) |
| 90 | KWL-90PP | 250-500 | KI-8/10/10M/10N/10NS/8M/8PA, TFIX-8M, TFIX-10M и др. | Минвата, пенопласт, ПИР/ППУ | 50–80 |
| 110 | KWL-110PP | 250-500 | 80–110 | ||
| 140 | KWL-140PP | 200 | 110–220 | ||
| * Данные о совместимости актуальны для дюбелей с увеличенной распорной зоной (N, NS, M). Для мягких утеплителей (минвата) манжета KWL обязательна. | |||||
| Технические характеристики (KWL-140PP) | ||
|---|---|---|
| Параметр | Значение | |
| Материал | Полипропилен PP + полиамид PA 6.0 (нейлон), модифицированный стекловолокном | |
| Диаметр, мм | 90 / 110 / 140 | |
| Жёсткость манжеты | 0,6 кН/мм | |
| Температура эксплуатации | от -35°C до +80°C | |
| Цвет | Тёмно-серый / чёрный | |
| Сертификаты | ETA-07/0336, ETA-07/0221, ETA-06/0191 | |
🛠️ Применение и установка
| Шаг | Действие |
|---|---|
| 1 | Просверлите отверстие в соответствии с требованиями выбранного дюбеля. |
| 2 | Очистите отверстие от пыли (продувка, ёрш). |
| 3 | Вставьте дюбель в отверстие (при необходимости добейте киянкой). |
| 4 | Наденьте манжету KWL на распорный элемент дюбеля (на гвоздь или шуруп). |
| 5 | Установите дюбель с манжетой сквозь утеплитель, после чего забейте или вкрутите гвоздь/шуруп до плотного прилегания манжеты к утеплителю. |
| 6 | Для мягких утеплителей (минвата) манжета обязательна для предотвращения продавливания. |
| ✨ Области применения | |
|---|---|
| Системы наружной теплоизоляции (ETICS) | Прижим минваты, пенопласта, ПИР/ППУ плит к основанию |
| Вентилируемые фасады | Дополнительная фиксация утеплителя |
| Мягкие кровельные системы | Крепление теплоизоляции к основанию |
⚠️ Примечание: Манжета KWL не является самостоятельным дюбелем — она всегда используется в паре с фасадным дюбелем Koelner. Выбирайте диаметр манжеты в зависимости от толщины утеплителя: для толщины до 80 мм — манжета 90 мм, до 110 мм — 110 мм, до 220 мм — 140 мм.
RAWLPLLUC® · EuroFix Uzbekistan
TFIX-8M Фасадный дюбель для теплоизоляции (забивной, с термоголовкой)
ETA-06/0191
Дюбель-гриб
Термоголовка
Забивной
Цена (за штуку)
от 6 000 UZS
в зависимости от размера
✓
Фасадный дюбель TFIX-8M — профессиональное решение для крепления теплоизоляции (пенопласт, минвата, ППУ)✓
Подходит для бетона, кирпича, газобетона, пустотелых блоков (категории A–E)✓
Забивной монтаж — быстрая установка без специального инструмента✓
Стальной гвоздь с термоизолирующей головкой (полиамид PA+GF) — устранение мостиков холода✓
Материал дюбеля: ударостойкий нейлон (PP + PA6.0) — высокие несущие показатели✓
Размеры: длина дюбеля от 90 до 290 мм, диаметр сверления — 8 мм📐 Размерный ряд и параметры монтажа (ETA-06/0191)
| Фасадный дюбель TFIX-8M — бетон/кирпич/газобетон | |||||
|---|---|---|---|---|---|
| Длина дюбеля (мм) | Диаметр сверла (мм) | Мин. глубина анкеровки (мм) | Длина гвоздя (мм) | Толщина утеплителя (мм) | Упаковка (шт) |
| TFIX-8M-090 | 8 | 40 | 90 | 20–40 | 200 |
| TFIX-8M-110 | 8 | 40 | 110 | 40–60 | 200 |
| TFIX-8M-130 | 8 | 40 | 130 | 60–80 | 200 |
| TFIX-8M-150 | 8 | 40 | 150 | 80–100 | 200 |
| TFIX-8M-170 | 8 | 40 | 170 | 100–120 | 200 |
| TFIX-8M-190 | 8 | 40 | 190 | 120–140 | 200 |
| TFIX-8M-210 | 8 | 40 | 210 | 140–160 | 200 |
| TFIX-8M-230 | 8 | 40 | 230 | 160–180 | 200 |
| TFIX-8M-250 | 8 | 40 | 250 | 180–200 | 200 |
| TFIX-8M-270 | 8 | 40 | 270 | 200–220 | 200 |
| TFIX-8M-290 | 8 | 40 | 290 | 220–240 | 200 |
| * Минимальная глубина анкеровки в соответствии с ETA-06/0191 составляет 40 мм. Для мягких утеплителей (минвата) рекомендуется использовать дополнительную манжету KWL. | |||||
| Характеристические нагрузки на вырыв (NRk, кН) — ETA-06/0191 | |||
|---|---|---|---|
| Основание (категория) | NRk (кН) | γM | Глубина анкеровки (мм) |
| Бетон C20/25–C50/60 (A) | 0,60 | 1,50 | 40 |
| Полнотелый кирпич (B) | 0,60 | 1,50 | 40 |
| Пустотелый кирпич (C) | 0,50 | 1,50 | 40 |
| Газобетон (D/E) | 0,10 | 1,25 | 40 |
| Расчётное сопротивление NRd = NRk / γM. Для стали γMs = 1,25. | |||
🛠️ Инструкция по монтажу
| Шаг | Действие |
|---|---|
| 1 | Просверлите отверстие диаметром 8 мм на глубину на 10–15 мм больше длины дюбеля. |
| 2 | Тщательно очистите отверстие от пыли (продувка сжатым воздухом, ёрш). |
| 3 | Вставьте дюбель в отверстие (при необходимости добейте резиновой киянкой). |
| 4 | Забейте гвоздь молотком до упора — шляпка должна плотно прижать утеплитель. |
| 5 | Для мягких материалов (минвата) используйте дополнительную манжету KWL (90–140 мм). |
| ✨ Особенности TFIX-8M | |
|---|---|
| Материал дюбеля | Ударостойкий сополимер полипропилена РР, полиамид РА 6.0 (нейлон) |
| Гвоздь | Гальванически оцинкованная сталь, термоголовка из полиамида PA+GF |
| Температура монтажа | от -10°C до +40°C |
| Допустимые основания | Категории A, B, C, D, E (бетон, кирпич, газобетон, пустотные блоки) |
| Сертификаты | ETA-06/0191, DoP-06/0191 |
⚠️ Примечание: Данные основаны на ETA-06/0191. TFIX-8M предназначен для крепления теплоизоляционных плит в системах ETICS. Глубина сверления должна превышать длину дюбеля на 10–15 мм. После забивания гвоздя дюбель не подлежит демонтажу. Для влажных сред используйте гвозди из нержавеющей стали.
IORAWLPLUG® · EuroFix Uzbekistan
TFIX-8S Фасадный дюбель для теплоизоляции (вкручиваемый, с термоголовкой)
ETA-19/0328
Дюбель-гриб
Термоголовка
Вкручиваемый (шуруп)
Цена (за штуку)
от 7 000 UZS
в зависимости от размера
✓
Фасадный дюбель TFIX-8S — профессиональное решение для крепления теплоизоляции (пенопласт, минвата, ППУ)✓
Подходит для бетона, кирпича, газобетона, пустотелых блоков (категории A–E)✓
Вкручиваемый монтаж — стальной шуруп с термоизолирующей головкой (полиамид PA+GF)✓
Дюбель из ударостойкого нейлона (PA6.6) — высокие несущие показатели✓
Снижение теплопотерь за счёт термоголовки (устранение мостиков холода)✓
Размеры: длина дюбеля от 100 до 300 мм, диаметр сверления — 8 мм📐 Размерный ряд и параметры монтажа (ETA-19/0328)
| Фасадный дюбель TFIX-8S — бетон/кирпич/газобетон (категории A–E) | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Длина дюбеля (мм) | Диаметр сверла (мм) | Мин. глубина анкеровки (мм) | Длина шурупа (мм) | Толщина утеплителя (мм) | Упаковка (шт) | ||||||
| TFIX-8S-100 | 8 | 40 | 100 | 25–50 | 250 | ||||||
| TFIX-8S-120 | 8 | 40 | 120 | 50–70 | 250 | ||||||
| TFIX-8S-140 | 8 | 40 | 140 | 70–90 | 250 | ||||||
| TFIX-8S-160 | 8 | 40 | 160 | 90–110 | 250 | ||||||
| TFIX-8S-180 | 8 | 40 | 180 | 110–130 | 250 | ||||||
| TFIX-8S-200 | 8 | 40 | 200 | 130–150 | 250 | ||||||
| TFIX-8S-220 | 8 | 40 | 220 | 150–170 | 250 | ||||||
| TFIX-8S-250 | 8 | 40 | 250 | 170–200 | 200 | ||||||
| TFIX-8S-300 | 8 | 40 | 300 | 200–250 | 200 | ||||||
| * Минимальная глубина анкеровки в соответствии с ETA-19/0328 составляет 40 мм. Для мягких утеплителей (минвата) рекомендуется использовать дополнительную манжету KWL. | |||||||||||
| Характеристические нагрузки на вырыв (NRk, кН) — ETA-19/0328 | |||
|---|---|---|---|
| Основание (категория) | NRk (кН) | γM | Глубина анкеровки (мм) |
| Бетон C20/25–C50/60 (A) | 0,60 | 1,50 | 40 |
| Полнотелый кирпич (B) | 0,60 | 1,50 | 40 |
| Пустотелый кирпич (C) | 0,50 | 1,50 | 40 |
| Газобетон (D/E) | 0,10 | 1,25 | 40 |
| Расчётное сопротивление NRd = NRk / γM. Для стали γMs = 1,25. | |||
🛠️ Инструкция по монтажу
| Шаг | Действие |
|---|---|
| 1 | Просверлите отверстие диаметром 8 мм на глубину на 10–15 мм больше длины дюбеля. |
| 2 | Тщательно очистите отверстие от пыли (продувка сжатым воздухом, ёрш). |
| 3 | Вставьте дюбель в отверстие (при необходимости добейте резиновой киянкой). |
| 4 | Вкрутите шуруп шуруповёртом (бита Torx T-40) до плотного прилегания термоголовки к утеплителю. |
| 5 | Для мягких утеплителей (минвата) используйте дополнительную манжету KWL (90–140 мм). |
| ✨ Особенности TFIX-8S | |
|---|---|
| Материал дюбеля | Ударостойкий полиамид PA6.6 (нейлон), модифицированный |
| Шуруп | Оцинкованная сталь, термоголовка из полиамида PA+GF |
| Температура монтажа | от -10°C до +40°C |
| Допустимые основания | Категории A, B, C, D, E (бетон, кирпич, газобетон, пустотные блоки) |
| Сертификаты | ETA-19/0328, DoP-19/0328 |
⚠️ Примечание: Данные основаны на ETA-19/0328. TFIX-8S предназначен для крепления теплоизоляционных плит в системах ETICS. Глубина сверления должна превышать длину дюбеля на 10–15 мм. Дюбель не подлежит демонтажу. Для влажных сред используйте шурупы из нержавеющей стали.
KOELNER · EuroFix Uzbekistan

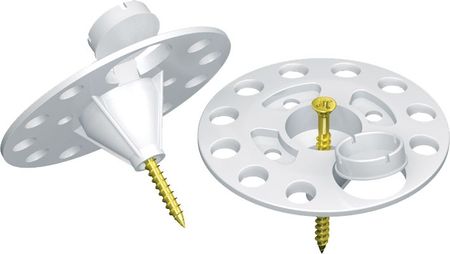

KC Дюбель-цанга (зонтик) для пустотелых оснований
ETAG 001 Option 6
Нейлон / металл
Для гипсокартона / ДСП / кирпича
Цена (за штуку)
от 2 000 UZS
в зависимости от размера
✓
Дюбель-цанга (зонтик) KC — для монтажа в пустотелые и тонкостенные основания✓
Подходит для гипсокартона, ГВЛ, ДСП, пустотелого кирпича и бетонных панелей✓
Т-образная распорная часть при затягивании самореза раскрывается в пустоте, образуя надёжную опору✓
Материал: ударопрочный нейлон (PA6) / оцинкованный винт — высокая коррозионная стойкость✓
Простая установка: не требует специального инструмента (шуруповерт с битой PH2)✓
Диаметры: 6, 8, 10, 12 мм | Длина винта: от 30 до 120 мм📐 Размерный ряд и параметры монтажа
| Дюбель KC — пустотелые основания (гипсокартон, ДСП, пустотелый кирпич) | |||||
|---|---|---|---|---|---|
| Размер (мм) | Диаметр сверла (мм) | Мин. глубина заделки (мм) | Толщина основания (мм) | Длина винта (мм) | Макс. толщина крепимого (мм) |
| KC-6x30 | 6 | 25 | 6–12 | 30 | 5 |
| KC-6x40 | 6 | 25 | 6–12 | 40 | 15 |
| KC-8x40 | 8 | 30 | 8–15 | 40 | 10 |
| KC-8x50 | 8 | 30 | 8–15 | 50 | 20 |
| KC-10x50 | 10 | 35 | 10–20 | 50 | 15 |
| KC-10x60 | 10 | 35 | 10–20 | 60 | 25 |
| KC-12x60 | 12 | 40 | 12–25 | 60 | 20 |
| KC-12x80 | 12 | 40 | 12–25 | 80 | 40 |
| * Рекомендуемый момент затяжки: 2–3 Нм (ручная отвёртка или шуруповерт на малых оборотах). | |||||
| Технические характеристики (материалы) | ||
|---|---|---|
| Материал дюбеля | Ударопрочный нейлон PA6 (полиамид) | |
| Материал винта | Оцинкованная сталь (Cr+3), шлиц PH2 | |
| Диаметры дюбеля | 6 / 8 / 10 / 12 мм | |
| Рабочая температура | от -40°C до +80°C | |
| Огнестойкость | Класс A1 (негорючий) | |
| Сертификаты | ETAG 001 Option 6, CE, UKTA | |
📊 Рекомендуемые нагрузки (на одну точку крепления)
| Основание | Размер дюбеля | Вырыв (кН) | Сдвиг (кН) | γM |
|---|---|---|---|---|
| Гипсокартон (12,5 мм) | 6 мм | 0,12 | 0,20 | 1,25–1,50 |
| Гипсокартон (12,5 мм) | 8 мм | 0,18 | 0,30 | |
| ДСП (16 мм) | 6 мм | 0,35 | 0,55 | |
| ДСП (16 мм) | 8 мм | 0,50 | 0,80 | |
| Пустотелый кирпич (толщ. 25 мм) | 10 мм | 0,60 | 0,70 | |
| * Нагрузки приведены для справки. Точные значения зависят от качества основания и соблюдения технологии монтажа. | ||||
| ✨ Особенности монтажа KC | |
|---|---|
| 1. Сверление | Сверло должно быть строго перпендикулярно поверхности. |
| 2. Очистка | Удалить пыль из отверстия (продувка). |
| 3. Установка | Вставить дюбель в отверстие, затянуть винт — распорные лепестки раскроются в пустоте. |
| 4. Демонтаж | Винт можно выкрутить, дюбель остаётся в основании (возможно повторное использование). |
🛠️ Пошаговая инструкция
| Шаг | Действие |
|---|---|
| 1 | Выберите дюбель по диаметру и длине в соответствии с толщиной крепимого элемента. |
| 2 | Просверлите отверстие сверлом указанного диаметра (6/8/10/12 мм) на глубину = длина дюбеля + 5 мм. |
| 3 | Удалите пыль из отверстия (продувка, ерш). |
| 4 | Вставьте дюбель в отверстие заподлицо с поверхностью основания. |
| 5 | Пропустите винт через крепимый элемент и вкрутите его в дюбель до полного раскрытия лепестков (шляпка винта должна плотно прижать элемент). |
| 6 | Не превышайте момент затяжки (2–3 Нм) — иначе возможно разрушение гипсокартона. |
| ⚠️ Важные рекомендации | |
|---|---|
| Минимальное расстояние от края | ≥ 30 мм |
| Минимальное расстояние между дюбелями | ≥ 80 мм |
| Температура монтажа | от +5°C до +40°C |
| Хранение | в сухом месте, избегая УФ-лучей |
⚠️ Примечание: Дюбель KC предназначен для статического и квазистатического нагружения. Не рекомендуется использовать во влажных помещениях без дополнительной антикоррозийной обработки винта. Перед началом монтажа проверьте несущую способность основания.
FORAWLPLUG® · EuroFix Uzbekistan
TFIX-8ST Фасадный дюбель для теплоизоляции (вкручиваемый, с увеличенной термоголовкой)
ETA-19/0328
Дюбель-гриб
Увеличенная термоголовка
Вкручиваемый (шуруп)
Цена (за штуку)
от 9 000 UZS
в зависимости от размера
✓
Фасадный дюбель TFIX-8ST — профессиональное решение для крепления теплоизоляции (пенопласт, минвата, ППУ)✓
Подходит для бетона, кирпича, газобетона, пустотелых блоков (категории A–E)✓
Увеличенная термоизолирующая головка (полиамид PA+GF) — максимальное снижение теплопотерь✓
Дюбель из ударостойкого полиамида PA6.6 — высокие несущие показатели✓
Вкручиваемый стальной шуруп с битой Torx T-40 — точное дозирование момента✓
Размеры: длина дюбеля от 100 до 300 мм, диаметр сверления — 8 мм📐 Размерный ряд и параметры монтажа (ETA-19/0328)
| Фасадный дюбель TFIX-8ST — бетон/кирпич/газобетон (категории A–E) | |||||
|---|---|---|---|---|---|
| Длина дюбеля (мм) | Диаметр сверла (мм) | Мин. глубина анкеровки (мм) | Длина шурупа (мм) | Толщина утеплителя (мм) | Упаковка (шт) |
| TFIX-8ST-100 | 8 | 40 | 100 | 25–50 | 250 |
| TFIX-8ST-120 | 8 | 40 | 120 | 50–70 | 250 |
| TFIX-8ST-140 | 8 | 40 | 140 | 70–90 | 250 |
| TFIX-8ST-160 | 8 | 40 | 160 | 90–110 | 250 |
| TFIX-8ST-180 | 8 | 40 | 180 | 110–130 | 250 |
| TFIX-8ST-200 | 8 | 40 | 200 | 130–150 | 250 |
| TFIX-8ST-220 | 8 | 40 | 220 | 150–170 | 250 |
| TFIX-8ST-250 | 8 | 40 | 250 | 170–200 | 200 |
| TFIX-8ST-300 | 8 | 40 | 300 | 200–250 | 200 |
| * Минимальная глубина анкеровки в соответствии с ETA-19/0328 составляет 40 мм. Для мягких утеплителей (минвата) рекомендуется использовать дополнительную манжету KWL. | |||||
| Характеристические нагрузки на вырыв (NRk, кН) — ETA-19/0328 | |||
|---|---|---|---|
| Основание (категория) | NRk (кН) | γM | Глубина анкеровки (мм) |
| Бетон C20/25–C50/60 (A) | 0,60 | 1,50 | 40 |
| Полнотелый кирпич (B) | 0,60 | 1,50 | 40 |
| Пустотелый кирпич (C) | 0,50 | 1,50 | 40 |
| Газобетон (D/E) | 0,10 | 1,25 | 40 |
| Расчётное сопротивление NRd = NRk / γM. Для стали γMs = 1,25. | |||
🛠️ Инструкция по монтажу
| Шаг | Действие |
|---|---|
| 1 | Просверлите отверстие диаметром 8 мм на глубину на 10–15 мм больше длины дюбеля. |
| 2 | Тщательно очистите отверстие от пыли (продувка сжатым воздухом, ёрш). |
| 3 | Вставьте дюбель в отверстие (при необходимости добейте резиновой киянкой). |
| 4 | Вкрутите шуруп шуруповёртом (бита Torx T-40) до плотного прилегания увеличенной термоголовки к утеплителю. |
| 5 | Для мягких утеплителей (минвата) используйте дополнительную манжету KWL (90–140 мм). |
| ✨ Особенности TFIX-8ST | |
|---|---|
| Материал дюбеля | Ударостойкий полиамид PA6.6 (нейлон), модифицированный |
| Шуруп | Оцинкованная сталь, термоголовка из полиамида PA+GF (увеличенная) |
| Температура монтажа | от -10°C до +40°C |
| Допустимые основания | Категории A, B, C, D, E (бетон, кирпич, газобетон, пустотные блоки) |
| Сертификаты | ETA-19/0328, DoP-19/0328 |
⚠️ Примечание: Данные основаны на ETA-19/0328. TFIX-8ST предназначен для крепления теплоизоляционных плит в системах ETICS. Глубина сверления должна превышать длину дюбеля на 10–15 мм. Дюбель не подлежит демонтажу. Для влажных сред используйте шурупы из нержавеющей стали.
Официальный каталог продукций
ХИМИЧЕСКИЕ АНКЕРА •
EUROFIX •
EUROFIX •
МЕХАНИЧЕСКИЕ АНКЕРА •
МЕХАНИЧЕСКИЕ АНКЕРА •
EUROFIX •
EUROFIX •
ХИМИЧЕСКИЕ АНКЕРА •
Наши объекты
Заполните форму
И мы обязательно свяжемся с Вами
Свяжитесь с нами
Отдел продаж
+998 93 541-44-11
+998 99 811 44 11
+998 95 514-44-11
eurofix.uz@yandex.com
Центральный офис
OOO "EUROFIX", г. Ташкент, ул. Юнусабадский р-н, ул. Чинобод 49.
Основной склад
г. Ташкент, ул. Юнусабадский р-н, ул. Чинобод 49.
+998 93 541-44-11
+998 99 811 44 11
+998 95 514-44-11
eurofix.uz@yandex.com
Центральный офис
OOO "EUROFIX", г. Ташкент, ул. Юнусабадский р-н, ул. Чинобод 49.
Основной склад
г. Ташкент, ул. Юнусабадский р-н, ул. Чинобод 49.
