R-HPTII-ZF Механический клиновой анкер (throughbolt)
ETA-17/0184
Клиновой анкер
Огнестойкость R120
Сейсмика C1/C2
Цена
25 000 UZS
от 25 000 UZS (в зависимости от размера)
✓
Механический клиновой анкер сквозного монтажа для бетона✓
Подходит для трещиноватого и нетрещиноватого бетона класса C20/25–C50/60✓
Антикоррозийное покрытие на основе цинковых ламелей (Delta Protekt)✓
Огнестойкость R120 (до 120 минут) и сейсмостойкость C1/C2✓
Маркировка глубины заделки для точного и быстрого монтажа✓
Размеры: M8, M10, M12, M16, M20 (длина до 220 мм)📋 Технические характеристики и параметры монтажа
| Общие характеристики | |
|---|---|
| Артикул | R-HPTII-ZF |
| Тип анкера | Механический распорный (клиновой), сквозного монтажа |
| Материал | Углеродистая сталь с покрытием Delta Protekt (цинковые ламели) |
| Класс бетона | C20/25 – C50/60 (трещиноватый и нетрещиноватый) |
| Огнестойкость | Класс R120 (120 минут) |
| Сейсмическая категория | C2 |
| Сертификаты | ETA-17/0184, DoP-17/0184 |
| Размерный ряд и моменты затяжки | |
|---|---|
| Диаметр резьбы (d), мм | 8 / 10 / 12 / 16 / 20 |
| Диаметр отверстия (d₀), мм | 10 / 12 / 14 / 18 / 24 |
| Момент затяжки (Tinst), Нм | 10 / 20 / 40 / 100 / 180 |
| Размер ключа (Sw), мм | 13 / 17 / 19 / 24 / 30 |
| Мин. глубина отверстия (h₀), мм | 65 / 79 / 90 / 110 / 130 |
| Макс. толщина прикрепляемого элемента | от 5 мм до 100 мм (в зависимости от типоразмера) |
📊 Характеристические нагрузки и прочность
| Размер | NRk,s (кН) сталь 5.8 | VRk,s (кН) сталь 5.8 |
|---|---|---|
| M8 | 18.0 | 9.0 |
| M10 | 28.0 | 14.0 |
| M12 | 41.0 | 20.5 |
| M16 | 76.0 | 38.0 |
| M20 | 119.0 | 59.5 |
| Размер | Типовые артикулы (длина L, мм) |
|---|---|
| M8 | R-HPTIIZF-08065, R-HPTIIZF-08080, R-HPTIIZF-08100, R-HPTIIZF-08115 |
| M10 | R-HPTIIZF-10065, R-HPTIIZF-10080, R-HPTIIZF-10095, R-HPTIIZF-10115, R-HPTIIZF-10130 |
| M12 | R-HPTIIZF-12080, R-HPTIIZF-12100, R-HPTIIZF-12120, R-HPTIIZF-12135, R-HPTIIZF-12150 |
| M16 | R-HPTIIZF-16105, R-HPTIIZF-16140, R-HPTIIZF-16180, R-HPTIIZF-16220 |
| M20 | R-HPTIIZF-20125, R-HPTIIZF-20160, R-HPTIIZF-20200 |
🛠️ Инструкция по монтажу
| Шаг | Действие |
|---|---|
| 1 | Просверлите отверстие необходимого диаметра и глубины. |
| 2 | Тщательно очистите отверстие от пыли и буровой муки (продувка, ёрш). |
| 3 | Проведите анкер сквозь закрепляемый элемент и вбейте его в отверстие молотком. |
| 4 | Добейте анкер до необходимой глубины (ориентируйтесь на метки на корпусе). |
| 5 | Затяните гайку динамометрическим ключом с требуемым моментом. |
⚠️ Важно: Для достижения заявленных характеристик строго соблюдайте диаметр сверления, глубину заделки и момент затяжки. Рекомендуемая очистка отверстия: сжатый воздух / насос + металлический ерш.
Примечание: Указанные нагрузки являются справочными. Точные значения зависят от класса бетона, условий эксплуатации и приведены в официальном техническом свидетельстве ETA-17/0184. Для ответственного проектирования используйте проектные значения из ETA.
RAWLPLUG · EuroFix Uzbekistan
R-XPT-HD Сквозной клиновой анкер (throughbolt)
ETA‑13/0585
Клиновой анкер
Огнестойкость R120
Сейсмика C1/C2
Цена
от 45 000 UZS
(в зависимости от размера)
✓ Сквозной клиновой анкер (throughbolt) для бетона
✓ Для трещиноватого и нетрещиноватого бетона C20/25–C50/60
✓ Оцинкованная сталь с покрытием (высокая коррозионная стойкость)
✓ Огнестойкость R120 (120 минут) и сейсмостойкость C1/C2
✓ Размеры: M8, M10, M12, M16, M20, M24 (длина до 220 мм)
✓ Маркировка глубины заделки для быстрого монтажа
📋 Технические характеристики и параметры монтажа
| Общие характеристики | |
|---|---|
| Артикул | R-XPT-HD |
| Тип анкера | Механический распорный (клиновой), сквозного монтажа |
| Материал | Углеродистая сталь, оцинкованная (электролитическое цинкование) |
| Класс бетона | C20/25 – C50/60 (трещиноватый и нетрещиноватый) |
| Огнестойкость | Класс R120 (120 минут) |
| Сейсмическая категория | C1, C2 |
| Сертификаты | ETA‑13/0585, DoP |
| Размерный ряд и моменты затяжки | |
|---|---|
| Диаметр резьбы (d), мм | 8 / 10 / 12 / 16 / 20 / 24 |
| Диаметр отверстия (d₀), мм | 10 / 12 / 14 / 18 / 24 / 28 |
| Момент затяжки (Tinst), Нм | 10 / 20 / 40 / 100 / 180 / 220 |
| Размер ключа (Sw), мм | 13 / 17 / 19 / 24 / 30 / 36 |
| Мин. глубина отверстия (h₀), мм | 65 / 79 / 90 / 110 / 130 / 150 |
| Макс. толщина прикрепляемого элемента | от 5 мм до 100 мм (в зависимости от типоразмера) |
📊 Характеристические нагрузки и артикулы
| Размер | NRk,s (кН) для стали 5.8 | VRk,s (кН) для стали 5.8 |
|---|---|---|
| M8 | 18.0 | 9.0 |
| M10 | 28.0 | 14.0 |
| M12 | 41.0 | 20.5 |
| M16 | 76.0 | 38.0 |
| M20 | 119.0 | 59.5 |
| M24 | 170.0 | 85.0 |
| Размер | Типовые артикулы (длина L, мм) |
|---|---|
| M8 | R-XPT-HD-08065, R-XPT-HD-08080, R-XPT-HD-08100, R-XPT-HD-08115 |
| M10 | R-XPT-HD-10065, R-XPT-HD-10080, R-XPT-HD-10095, R-XPT-HD-10115, R-XPT-HD-10130 |
| M12 | R-XPT-HD-12080, R-XPT-HD-12100, R-XPT-HD-12120, R-XPT-HD-12135, R-XPT-HD-12150 |
| M16 | R-XPT-HD-16105, R-XPT-HD-16140, R-XPT-HD-16180, R-XPT-HD-16220 |
| M20 | R-XPT-HD-20125, R-XPT-HD-20160, R-XPT-HD-20200 |
| M24 | R-XPT-HD-24160, R-XPT-HD-24200, R-XPT-HD-24240 |
🛠️ Инструкция по монтажу
| Шаг | Действие |
|---|---|
| 1 | Просверлите отверстие необходимого диаметра и глубины. |
| 2 | Тщательно очистите отверстие от пыли (продувка + ёрш). |
| 3 | Пропустите анкер через закрепляемый элемент и вбейте в отверстие молотком. |
| 4 | Затяните гайку динамометрическим ключом с указанным моментом. |
⚠️ Важно: Соблюдайте диаметр сверления, глубину заделки и момент затяжки. Для точных нагрузок используйте официальное ETA.
Примечание: Указанные нагрузки являются справочными. Точные значения зависят от класса бетона и условий эксплуатации. Для ответственного проектирования обращайтесь к ETA‑13/0585.
RAWLPLUG · EuroFix Uzbekistan
R-XPT-II-A4 Клиновой анкер из нержавеющей стали (throughbolt)
ETA-17/0782
Нерж. сталь A4 (AISI 316)
Клиновой анкер
Сейсмика C1/C2
Цена
от 45 000 UZS
(в зависимости от размера)
✓
Нержавеющая сталь A4 (AISI 316) — максимальная коррозионная стойкость✓
ETA-17/0782 Option 7 — для бетона без трещин C20/25–C50/60✓
Сквозной монтаж (throughbolt) — установка через крепёжное отверстие✓
Маркировка глубины заделки для точного позиционирования✓
Подходит для редуцированной анкеровки во избежание контакта с арматурой📋 Технические характеристики и параметры монтажа
| Общие характеристики | |
|---|---|
| Артикул | R-XPT-II-A4 |
| Тип анкера | Механический распорный (клиновой), сквозного монтажа |
| Материал | Нержавеющая сталь A4 (AISI 316) |
| Класс бетона | C20/25 – C50/60 (бетон без трещин) |
| Огнестойкость | Класс R120 (120 минут) |
| Сейсмическая категория | C1, C2 |
| Сертификаты | ETA-17/0782, DoP-17/0782 |
| Размерный ряд и моменты затяжки | |
|---|---|
| Диаметр резьбы (d), мм | 6 / 8 / 10 / 12 / 16 / 20 / 24 |
| Диаметр отверстия (d₀), мм | 6 / 8 / 10 / 12 / 16 / 20 / 24 |
| Момент затяжки (Tinst), Нм | 5 / 15 / 30 / 50 / 100 / 150 / 230 |
| Размер ключа (Sw), мм | 10 / 13 / 17 / 19 / 24 / 30 / 36 |
| Мин. глубина отверстия (h₀), мм | 55 / 65 / 79 / 90 / 110 / 140 / 155 |
| Макс. толщина прикрепляемого элемента | от 5 мм до 100 мм (в зависимости от типоразмера) |
📊 Характеристические нагрузки и прочность
| Размер | NRk,s (кН) для стали A4 | VRk,s (кН) для стали A4 |
|---|---|---|
| M6 | 12.0 | 6.0 |
| M8 | 21.0 | 10.5 |
| M10 | 33.0 | 16.5 |
| M12 | 48.0 | 24.0 |
| M16 | 88.0 | 44.0 |
| M20 | 136.0 | 68.0 |
| M24 | 196.0 | 98.0 |
| Прочность стали (EN 1992-4) | |
|---|---|
| Класс A2-70 | 450 Н/мм² |
| Класс A4-70 | 500 Н/мм² | γMs для нержавеющей стали = 1.56 |
🛠️ Инструкция по монтажу (сквозной монтаж)
| Шаг | Действие |
|---|---|
| 1 | Просверлите отверстие необходимого диаметра и глубины. |
| 2 | Тщательно очистите отверстие от пыли и буровой муки (продувка, ёрш). |
| 3 | Проведите анкер сквозь закрепляемый элемент. |
| 4 | Вставьте анкер в отверстие и добейте молотком до метки глубины. |
| 5 | Затяните гайку динамометрическим ключом с требуемым моментом. |
⚠️ Важно: Для достижения заявленных характеристик строго соблюдайте диаметр сверления, глубину заделки и момент затяжки. Рекомендуемая очистка отверстия: сжатый воздух / насос + металлический ерш.
Примечание: Указанные нагрузки являются справочными. Точные значения зависят от класса бетона, условий эксплуатации и приведены в официальном техническом свидетельстве ETA-17/0782. Для ответственного проектирования используйте проектные значения из ETA.
RAWLPLUG · EuroFix Uzbekistan
R-SPL Распорный анкер (heavy‑duty throughbolt)
ETA‑17/0323
Для трещиноватого бетона
Оцинкованная сталь
Сейсмика C1/C2
Цена
от 35 000 UZS
(в зависимости от размера)
✓
Распорный анкер тяжёлого типа (heavy‑duty throughbolt) для бетона✓
Подходит для трещиноватого и нетрещиноватого бетона класса C20/25–C50/60✓
Ударопрочный пластиковый распорный элемент для равномерного расклинивания✓
Огнестойкость R120 (120 минут) и сейсмостойкость C1/C2✓
Маркировка глубины заделки для точного и быстрого монтажа✓
Размеры: M8, M10, M12, M16, M20, M24 (длина до 220 мм)📋 Технические характеристики и параметры монтажа
| Общие характеристики | |
|---|---|
| Артикул | R-SPL |
| Тип анкера | Механический распорный (throughbolt), тяжёлый тип |
| Материал | Углеродистая сталь, оцинкованная; ударопрочный пластик |
| Класс бетона | C20/25 – C50/60 (трещиноватый и нетрещиноватый) |
| Огнестойкость | Класс R120 (120 минут) |
| Сейсмическая категория | C1, C2 |
| Сертификаты | ETA‑17/0323, DoP‑17/0323 |
| Размерный ряд и моменты затяжки | |
|---|---|
| Диаметр резьбы (d), мм | 8 / 10 / 12 / 16 / 20 / 24 |
| Диаметр отверстия (d₀), мм | 10 / 12 / 14 / 18 / 24 / 28 |
| Момент затяжки (Tinst), Нм | 10 / 20 / 40 / 100 / 180 / 220 |
| Размер ключа (Sw), мм | 13 / 17 / 19 / 24 / 30 / 36 |
| Мин. глубина отверстия (h₀), мм | 65 / 79 / 90 / 110 / 130 / 150 |
| Макс. толщина прикрепляемого элемента | от 5 мм до 100 мм (в зависимости от типоразмера) |
📊 Характеристические нагрузки и прочность
| Размер | NRk,s (кН) для стали 5.8 | VRk,s (кН) для стали 5.8 |
|---|---|---|
| M8 | 18.0 | 9.0 |
| M10 | 28.0 | 14.0 |
| M12 | 41.0 | 20.5 |
| M16 | 76.0 | 38.0 |
| M20 | 119.0 | 59.5 |
| M24 | 170.0 | 85.0 |
| Прочность стали (EN 1992-4) | |
|---|---|
| Класс 5.8 | 400 Н/мм² |
| Класс 8.8 | 640 Н/мм² |
| γMs для стали 5.8/8.8 = 1.25 (растяжение/сдвиг) | |
🛠️ Инструкция по монтажу (сквозной монтаж)
| Шаг | Действие |
|---|---|
| 1 | Просверлите отверстие необходимого диаметра и глубины. |
| 2 | Тщательно очистите отверстие от пыли и буровой муки (продувка, ёрш). |
| 3 | Проведите анкер сквозь закрепляемый элемент. |
| 4 | Вставьте анкер в отверстие и добейте молотком до метки глубины. |
| 5 | Затяните гайку динамометрическим ключом с требуемым моментом. |
⚠️ Важно: Для достижения заявленных характеристик строго соблюдайте диаметр сверления, глубину заделки и момент затяжки. Рекомендуемая очистка отверстия: сжатый воздух / насос + металлический ерш.
Примечание: Указанные нагрузки являются справочными. Точные значения зависят от класса бетона, условий эксплуатации и приведены в официальном техническом свидетельстве ETA‑17/0323. Для ответственного проектирования используйте проектные значения из ETA.
RAWLPLUG · EuroFix Uzbekistan
R-SPL-BP Распорный анкер (heavy‑duty throughbolt) с увеличенной глубиной заделки
ETA‑17/0323
Для трещиноватого бетона
Оцинкованная сталь
Сейсмика C1/C2
Цена
от 40 000 UZS
(в зависимости от размера)
✓
Распорный анкер тяжёлого типа (heavy‑duty throughbolt) с увеличенной глубиной заделки✓
Подходит для трещиноватого и нетрещиноватого бетона класса C20/25–C50/60✓
Ударопрочный пластиковый распорный элемент для равномерного расклинивания✓
Огнестойкость R120 (120 минут) и сейсмостойкость C1/C2✓
Маркировка глубины заделки для точного и быстрого монтажа✓
Размеры: M8, M10, M12, M16, M20, M24 (длина до 220 мм)📋 Технические характеристики и параметры монтажа
| Общие характеристики | |
|---|---|
| Артикул | R-SPL-BP |
| Тип анкера | Механический распорный (throughbolt), тяжёлый тип, увеличенная глубина заделки |
| Материал | Углеродистая сталь, оцинкованная; ударопрочный пластик |
| Класс бетона | C20/25 – C50/60 (трещиноватый и нетрещиноватый) |
| Огнестойкость | Класс R120 (120 минут) |
| Сейсмическая категория | C1, C2 |
| Сертификаты | ETA‑17/0323, DoP‑17/0323 |
| Размерный ряд и моменты затяжки | |
|---|---|
| Диаметр резьбы (d), мм | 8 / 10 / 12 / 16 / 20 / 24 |
| Диаметр отверстия (d₀), мм | 10 / 12 / 14 / 18 / 24 / 28 |
| Момент затяжки (Tinst), Нм | 10 / 20 / 40 / 100 / 180 / 220 |
| Размер ключа (Sw), мм | 13 / 17 / 19 / 24 / 30 / 36 |
| Мин. глубина отверстия (h₀), мм | 80 / 95 / 110 / 135 / 160 / 185 (увеличенная) |
| Макс. толщина прикрепляемого элемента | от 5 мм до 100 мм (в зависимости от типоразмера) |
📊 Характеристические нагрузки и прочность
| Размер | NRk,s (кН) для стали 5.8 | VRk,s (кН) для стали 5.8 |
|---|---|---|
| M8 | 18.0 | 9.0 |
| M10 | 28.0 | 14.0 |
| M12 | 41.0 | 20.5 |
| M16 | 76.0 | 38.0 |
| M20 | 119.0 | 59.5 |
| M24 | 170.0 | 85.0 |
| Прочность стали (EN 1992-4) | |
|---|---|
| Класс 5.8 | 400 Н/мм² |
| Класс 8.8 | 640 Н/мм² |
| γMs для стали 5.8/8.8 = 1.25 (растяжение/сдвиг) | |
🛠️ Инструкция по монтажу (сквозной монтаж)
| Шаг | Действие |
|---|---|
| 1 | Просверлите отверстие необходимого диаметра и глубины. |
| 2 | Тщательно очистите отверстие от пыли и буровой муки (продувка, ёрш). |
| 3 | Проведите анкер сквозь закрепляемый элемент. |
| 4 | Вставьте анкер в отверстие и добейте молотком до метки глубины. |
| 5 | Затяните гайку динамометрическим ключом с требуемым моментом. |
⚠️ Важно: Для достижения заявленных характеристик строго соблюдайте диаметр сверления, глубину заделки и момент затяжки. Рекомендуемая очистка отверстия: сжатый воздух / насос + металлический ерш.
Примечание: Указанные нагрузки являются справочными. Точные значения зависят от класса бетона, условий эксплуатации и приведены в официальном техническом свидетельстве ETA‑17/0323. Для ответственного проектирования используйте проектные значения из ETA.
RAWLPLUG · EuroFix Uzbekistan
R-SPL-C Распорный анкер с потайной головой (heavy‑duty)
ETA‑11/0126
Для бетона без трещин
Оцинкованная сталь 8.8
Потайная головка
Цена
от 60 000 UZS
(в зависимости от размера)
✓
Распорный анкер тяжёлого типа (heavy‑duty) с потайной головкой для бетона✓
Подходит для бетона без трещин класса C20/25–C50/60, армированного бетона, природного камня✓
Потайная головка — идеально для монтажа заподлицо с поверхностью✓
Огнестойкость (класс A1) и высокая коррозионная стойкость✓
Уникальная зигзагообразная гильза обеспечивает равномерный распор и максимальную нагрузку✓
Размеры: M8, M10, M12, M16 (длина от 90 до 145 мм)📋 Технические характеристики и параметры монтажа
| Общие характеристики | |
|---|---|
| Артикул | R-SPL-C |
| Тип анкера | Механический распорный, с потайной головкой (countersunk) |
| Материал | Оцинкованная сталь, класс прочности 8.8 |
| Класс бетона | C20/25 – C50/60 (бетон без трещин) |
| Огнестойкость | Класс A1 (негорючий) |
| Сертификаты | ETA‑11/0126, DoP‑11/0126, UKTA‑22/6101 |
| Размерный ряд и моменты затяжки | |
|---|---|
| Диаметр резьбы (d), мм | 8 / 10 / 12 / 16 |
| Диаметр отверстия (d₀), мм | 12 / 15 / 18 / 24 |
| Диаметр головки (D), мм | 22 / 28 / 33 / 40 |
| Момент затяжки (Tinst), Нм | 10 / 20 / 40 / 80 |
| Размер ключа (Sw), мм | 13 / 17 / 19 / 24 |
| Мин. глубина отверстия (h₀), мм | 80 / 90 / 100 / 125 |
| Макс. толщина прикрепляемого элемента | 20 / 25 / 30 / 30 (в зависимости от типоразмера) |
📊 Характеристические нагрузки и прочность
| Размер | NRk,s (кН) для стали 8.8 | VRk,s (кН) для стали 8.8 |
|---|---|---|
| M8 | 9.0 | 18.0 |
| M10 | 12.0 | 24.0 |
| M12 | 16.0 | 32.0 |
| M16 | 35.0 | 70.0 |
| Прочность стали (EN 1992-4) | |
|---|---|
| Класс 8.8 (номинальная прочность) | 800 Н/мм² |
| Класс 8.8 (предел текучести) | 640 Н/мм² |
| γMs для стали 8.8 = 1.25 (растяжение/сдвиг) | |
🛠️ Инструкция по монтажу (сквозной монтаж)
| Шаг | Действие |
|---|---|
| 1 | Просверлите отверстие необходимого диаметра и глубины. |
| 2 | Тщательно очистите отверстие от пыли и буровой муки (продувка, ёрш). |
| 3 | Проведите анкер сквозь закрепляемый элемент. |
| 4 | Вставьте анкер в отверстие и добейте молотком до метки глубины. |
| 5 | Затяните динамометрическим ключом с требуемым моментом (головка под внутренний шестигранник). |
⚠️ Важно: Для достижения заявленных характеристик строго соблюдайте диаметр сверления, глубину заделки и момент затяжки. Рекомендуемая очистка отверстия: сжатый воздух / насос + металлический ерш.
Примечание: Указанные нагрузки являются справочными. Точные значения зависят от класса бетона, условий эксплуатации и приведены в официальном техническом свидетельстве ETA‑11/0126. Для ответственного проектирования используйте проектные значения из ETA.
RAWLPLUG · EuroFix Uzbekistan
R-SPL-II-L Распорный анкер SafetyPlus II со свободным болтом (Loose Bolt)
ETA Option 1
Для трещиноватого бетона
Оцинкованная сталь 8.8
Сейсмика C1/C2
Цена
от 45 000 UZS
(в зависимости от размера)
✓
Распорный анкер SafetyPlus II (Loose Bolt) — высочайшие растягивающие и сдвиговые нагрузки✓
Подходит для трещиноватого и нетрещиноватого бетона класса C20/25–C50/60✓
Сталь класса прочности 8.8, оцинкованная — высокая коррозионная стойкость✓
Огнестойкость и сейсмостойкость C1/C2 (для структурных и неструктурных применений)✓
Уникальная зигзагообразная гильза для сбалансированного распора и максимальной нагрузки✓
Размеры: M6, M8, M10, M12, M16, M20 (длина от 80 до 215 мм)📋 Технические характеристики и параметры монтажа
| Общие характеристики | |
|---|---|
| Артикул | R-SPL-II-L |
| Тип анкера | Механический распорный (SafetyPlus II), со свободным болтом (Loose Bolt) |
| Материал | Оцинкованная сталь, класс прочности 8.8 |
| Класс бетона | C20/25 – C50/60 (трещиноватый и нетрещиноватый) |
| Огнестойкость | Огнестойкий (сертифицирован) |
| Сейсмическая категория | C1 (неструктурные), C2 (структурные) |
| Сертификаты | ETA Option 1, CE |
| Размерный ряд и моменты затяжки | |
|---|---|
| Диаметр резьбы (d), мм | 6 / 8 / 10 / 12 / 16 / 20 |
| Диаметр отверстия (d₀), мм | 10 / 12 / 15 / 18 / 24 / 28 |
| Диаметр отверстия в элементе (df), мм | 12 / 14 / 17 / 20 / 26 / 30 |
| Момент затяжки (Tinst), Нм | 10 / 20 / 45 / 80 / 150 / 275 |
| Размер ключа (Sw), мм | 10 / 13 / 17 / 19 / 24 / 30 |
| Мин. глубина отверстия (h₀), мм | 75 / 85 / 95 / 115 / 130 / 160 |
| Макс. толщина прикрепляемого элемента | от 5 мм до 100 мм (в зависимости от типоразмера) |
📊 Характеристические нагрузки и прочность
| Размер | NRk,s (кН) для стали 8.8 | VRk,s (кН) для стали 8.8 |
|---|---|---|
| M6 | 14.0 | 7.0 |
| M8 | 25.0 | 12.5 |
| M10 | 40.0 | 20.0 |
| M12 | 58.0 | 29.0 |
| M16 | 108.0 | 54.0 |
| M20 | 168.0 | 84.0 |
| Прочность стали (EN 1992-4) | |
|---|---|
| Класс 8.8 (предел текучести) | 640 Н/мм² |
| Класс 8.8 (временное сопротивление) | 800 Н/мм² |
| γMs для стали 8.8 = 1.25 (растяжение/сдвиг) | |
🛠️ Инструкция по монтажу (сквозной монтаж)
| Шаг | Действие |
|---|---|
| 1 | Просверлите отверстие необходимого диаметра и глубины. |
| 2 | Тщательно очистите отверстие от пыли и буровой муки (продувка, ёрш). |
| 3 | Проведите анкер сквозь закрепляемый элемент (болт свободно вставляется). |
| 4 | Вставьте анкер в отверстие и добейте молотком до метки глубины. |
| 5 | Затяните гайку динамометрическим ключом с требуемым моментом. |
⚠️ Важно: Для достижения заявленных характеристик строго соблюдайте диаметр сверления, глубину заделки и момент затяжки. Рекомендуемая очистка отверстия: сжатый воздух / насос + металлический ерш.
Примечание: Указанные нагрузки являются справочными. Точные значения зависят от класса бетона, условий эксплуатации и приведены в официальном техническом свидетельстве ETA Option 1. Для ответственного проектирования используйте проектные значения из ETA.
RAWLPLUG · EuroFix Uzbekistan
R-SPL-II-C Распорный анкер SafetyPlus II с потайной головой (countersunk)
ETA Option 1
Для трещиноватого бетона
Оцинкованная сталь 8.8
Потайная головка
Цена
Уточняйте
✓
Распорный анкер SafetyPlus II с потайной головкой (countersunk) — для монтажа заподлицо✓
Подходит для трещиноватого и нетрещиноватого бетона класса C20/25–C50/60✓
Сталь класса прочности 8.8, оцинкованная — высокая коррозионная стойкость✓
Огнестойкость и сейсмостойкость C1/C2 (для структурных и неструктурных применений)✓
Уникальная зигзагообразная гильза для сбалансированного распора и максимальной нагрузки✓
Размеры: M6, M8, M10, M12, M16, M20 (длина от 75 до 200 мм)📋 Технические характеристики и параметры монтажа
| Общие характеристики | |
|---|---|
| Артикул | R-SPL-II-C |
| Тип анкера | Механический распорный (SafetyPlus II), с потайной головкой (countersunk) |
| Материал | Оцинкованная сталь, класс прочности 8.8 |
| Класс бетона | C20/25 – C50/60 (трещиноватый и нетрещиноватый) |
| Огнестойкость | Огнестойкий (сертифицирован) |
| Сейсмическая категория | C1 (неструктурные), C2 (структурные) |
| Сертификаты | ETA Option 1, CE |
| Размерный ряд и моменты затяжки | |
|---|---|
| Диаметр резьбы (d), мм | 6 / 8 / 10 / 12 / 16 / 20 |
| Диаметр отверстия (d₀), мм | 10 / 12 / 15 / 18 / 24 / 28 |
| Диаметр потайной головки (D), мм | 12 / 14 / 17 / 20 / 26 / 30 |
| Момент затяжки (Tinst), Нм | 10 / 20 / 45 / 80 / 150 / 275 |
| Размер ключа (внутр. шестигранник), мм | 4 / 5 / 6 / 8 / 10 / 12 |
| Мин. глубина отверстия (h₀), мм | 75 / 85 / 95 / 115 / 130 / 160 |
| Макс. толщина прикрепляемого элемента | от 5 мм до 100 мм (в зависимости от типоразмера) |
📊 Характеристические нагрузки и прочность
| Размер | NRk,s (кН) для стали 8.8 | VRk,s (кН) для стали 8.8 |
|---|---|---|
| M6 | 14.0 | 7.0 |
| M8 | 25.0 | 12.5 |
| M10 | 40.0 | 20.0 |
| M12 | 58.0 | 29.0 |
| M16 | 108.0 | 54.0 |
| M20 | 168.0 | 84.0 |
| Прочность стали (EN 1992-4) | |
|---|---|
| Класс 8.8 (предел текучести) | 640 Н/мм² |
| Класс 8.8 (временное сопротивление) | 800 Н/мм² |
| γMs для стали 8.8 = 1.25 (растяжение/сдвиг) | |
🛠️ Инструкция по монтажу (сквозной монтаж)
| Шаг | Действие |
|---|---|
| 1 | Просверлите отверстие необходимого диаметра и глубины. |
| 2 | Тщательно очистите отверстие от пыли и буровой муки (продувка, ёрш). |
| 3 | Вставьте анкер в отверстие и добейте молотком до метки глубины. |
| 4 | Затяните винт внутренним шестигранником динамометрическим ключом с требуемым моментом. |
⚠️ Важно: Для достижения заявленных характеристик строго соблюдайте диаметр сверления, глубину заделки и момент затяжки. Рекомендуемая очистка отверстия: сжатый воздух / насос + металлический ерш.
Примечание: Указанные нагрузки являются справочными. Точные значения зависят от класса бетона, условий эксплуатации и приведены в официальном техническом свидетельстве ETA Option 1. Для ответственного проектирования используйте проектные значения из ETA.
RAWLPLUG · EuroFix Uzbekistan
R-DCA Забивной анкер-втулка (механический, с внутренней резьбой)
ETA/UKTA (50 лет)
Оцинкованная сталь
Для трещиноватого бетона
Огнестойкость A1
Цена
от 11 000 UZS
(в зависимости от размера и упаковки)
✓
Механический анкер-втулка (с внутренней резьбой) — для монтажа шпилек и болтов в бетон✓
Подходит для трещиноватого и нетрещиноватого бетона класса C20/25–C50/60✓
Материал: оцинкованная сталь (версия R-DCA-A4 — из нержавейки)✓
Забивной монтаж (установка добойником) и ручным установщиком✓
Огнестойкость: класс A1, расчётный срок службы — 50 лет✓
Размеры: M6, M8, M10, M12, M16, M20📋 Технические характеристики и параметры монтажа
| Общие характеристики | |
|---|---|
| Артикул | R-DCA (оцинкованная сталь) |
| Тип анкера | Забивной анкер-втулка (с внутренней резьбой) |
| Материал | Углеродистая сталь, оцинкованная (версия A4 — нержавейка) |
| Класс бетона | C20/25 – C50/60 (трещиноватый и нетрещиноватый) |
| Огнестойкость | Класс A1 (негорючий) |
| Срок службы | 50 лет (расчётный) |
| Сертификаты | UKTA-0836-22/6371, ETA |
| Размерный ряд и моменты затяжки (UKTA/ETA) | |
|---|---|
| Диаметр резьбы (d), мм | 6 / 8 / 10 / 12 / 16 / 20 |
| Диаметр отверстия (d₀), мм | 8 / 10 / 12 / 15 / 20 / 25 |
| Макс. момент затяжки (Tinst), Нм | 4.5 / 11 / 22 / 38 / 98 / 130 |
| Мин. глубина отверстия (h₀), мм | 27 / 32 / 42 / 52 / 67 / 82 |
| Мин. толщина основания (hmin), мм | 80 / 80 / 80 / 100 / 130 / 160 |
| Диаметр отверстия в элементе (df), мм | 7 / 9 / 12 / 14 / 18 / 22 |
📊 Характеристические нагрузки (NRk, VRk) — сталь (4.8)
| Размер | NRk,s (кН) для стали 4.8 | VRk,s (кН) для стали 4.8 |
|---|---|---|
| M6 | 1.50 | 1.50 |
| M8 | 3.00 | 3.00 |
| M10 | 4.50 | 4.50 |
| M12 | 6.20 | 6.20 |
| M16 | 11.00 | 11.00 |
| M20 | 17.00 | 17.00 |
| Прочность стали (EN 1992-4) | |
|---|---|
| Класс 4.8 (предел текучести) | 320 Н/мм² |
| Класс 4.8 (временное сопротивление) | 400 Н/мм² |
| Нержавеющая сталь A4-70 | f_yk = 450 Н/мм² |
| γMs для стали = 1.25 (растяжение/сдвиг) | |
🛠️ Инструкция по монтажу (забивной анкер)
| Шаг | Действие |
|---|---|
| 1 | Просверлите отверстие необходимого диаметра и глубины. |
| 2 | Тщательно очистите отверстие от пыли (продувка + ёрш). |
| 3 | Вставьте анкер в отверстие (втулкой вперёд). |
| 4 | Добейте анкер молотком или ручным установщиком до упора. |
| 5 | Вкрутите шпильку/болт. Убедитесь, что резьба не повреждена. |
⚠️ Важно: Соблюдайте диаметр сверления, глубину заделки и момент затяжки. Очистка отверстия обязательна для достижения заявленных нагрузок.
Примечание: Указанные нагрузки являются справочными. Точные значения зависят от класса бетона, условий эксплуатации и приведены в официальном техническом свидетельстве ETA. Для ответственного проектирования используйте проектные значения из ETA.
RAWLPLUG · EuroFix Uzbekistan
R-DCA-A4 Забивной анкер-втулка (механический, с внутренней резьбой, нержавеющая сталь A4)
ETA/UKTA (50 лет)
Нержавеющая сталь A4 (AISI 316)
Для трещиноватого бетона
Огнестойкость A1
Цена
Уточняйте
(в зависимости от размера и упаковки)
✓
Механический анкер-втулка (с внутренней резьбой) из нержавеющей стали A4 (AISI 316) — для агрессивных сред и наружного монтажа✓
Подходит для трещиноватого и нетрещиноватого бетона класса C20/25–C50/60✓
Максимальная коррозионная стойкость (морозо- и солестойкая сталь)✓
Забивной монтаж (установка добойником) и ручным установщиком✓
Огнестойкость: класс A1, расчётный срок службы — 50 лет✓
Размеры: M6, M8, M10, M12, M16, M20📋 Технические характеристики и параметры монтажа
| Общие характеристики | |
|---|---|
| Артикул | R-DCA-A4 (нержавеющая сталь A4) |
| Тип анкера | Забивной анкер-втулка (с внутренней резьбой) |
| Материал | Нержавеющая сталь A4 (AISI 316), коррозионно-стойкая |
| Класс бетона | C20/25 – C50/60 (трещиноватый и нетрещиноватый) |
| Огнестойкость | Класс A1 (негорючий) |
| Срок службы | 50 лет (расчётный) |
| Сертификаты | UKTA-0836-22/6371, ETA |
| Размерный ряд и моменты затяжки (UKTA/ETA) | |
|---|---|
| Диаметр резьбы (d), мм | 6 / 8 / 10 / 12 / 16 / 20 |
| Диаметр отверстия (d₀), мм | 8 / 10 / 12 / 15 / 20 / 25 |
| Макс. момент затяжки (Tinst), Нм | 4.5 / 11 / 22 / 38 / 98 / 130 |
| Мин. глубина отверстия (h₀), мм | 27 / 32 / 42 / 52 / 67 / 82 |
| Мин. толщина основания (hmin), мм | 80 / 80 / 80 / 100 / 130 / 160 |
| Диаметр отверстия в элементе (df), мм | 7 / 9 / 12 / 14 / 18 / 22 |
📊 Характеристические нагрузки (NRk, VRk) — сталь A4
| Размер | NRk,s (кН) для стали A4 | VRk,s (кН) для стали A4 |
|---|---|---|
| M6 | 1.50 | 1.50 |
| M8 | 3.00 | 3.00 |
| M10 | 4.50 | 4.50 |
| M12 | 6.20 | 6.20 |
| M16 | 11.00 | 11.00 |
| M20 | 17.00 | 17.00 |
| Прочность стали (EN 1992-4) | |
|---|---|
| Нержавеющая сталь A4-70 (предел текучести) | 450 Н/мм² |
| Нержавеющая сталь A4-70 (временное сопротивление) | 700 Н/мм² |
| γMs для нержавеющей стали = 1.56 (растяжение/сдвиг) | |
🛠️ Инструкция по монтажу (забивной анкер)
| Шаг | Действие |
|---|---|
| 1 | Просверлите отверстие необходимого диаметра и глубины. |
| 2 | Тщательно очистите отверстие от пыли (продувка + ёрш). |
| 3 | Вставьте анкер в отверстие (втулкой вперёд). |
| 4 | Добейте анкер молотком или ручным установщиком до упора. |
| 5 | Вкрутите шпильку/болт. Убедитесь, что резьба не повреждена. |
⚠️ Важно: Соблюдайте диаметр сверления, глубину заделки и момент затяжки. Очистка отверстия обязательна для достижения заявленных нагрузок.
Примечание: Указанные нагрузки являются справочными. Точные значения зависят от класса бетона, условий эксплуатации и приведены в официальном техническом свидетельстве ETA. Для ответственного проектирования используйте проектные значения из ETA.
RAWLPLUG · EuroFix Uzbekistan

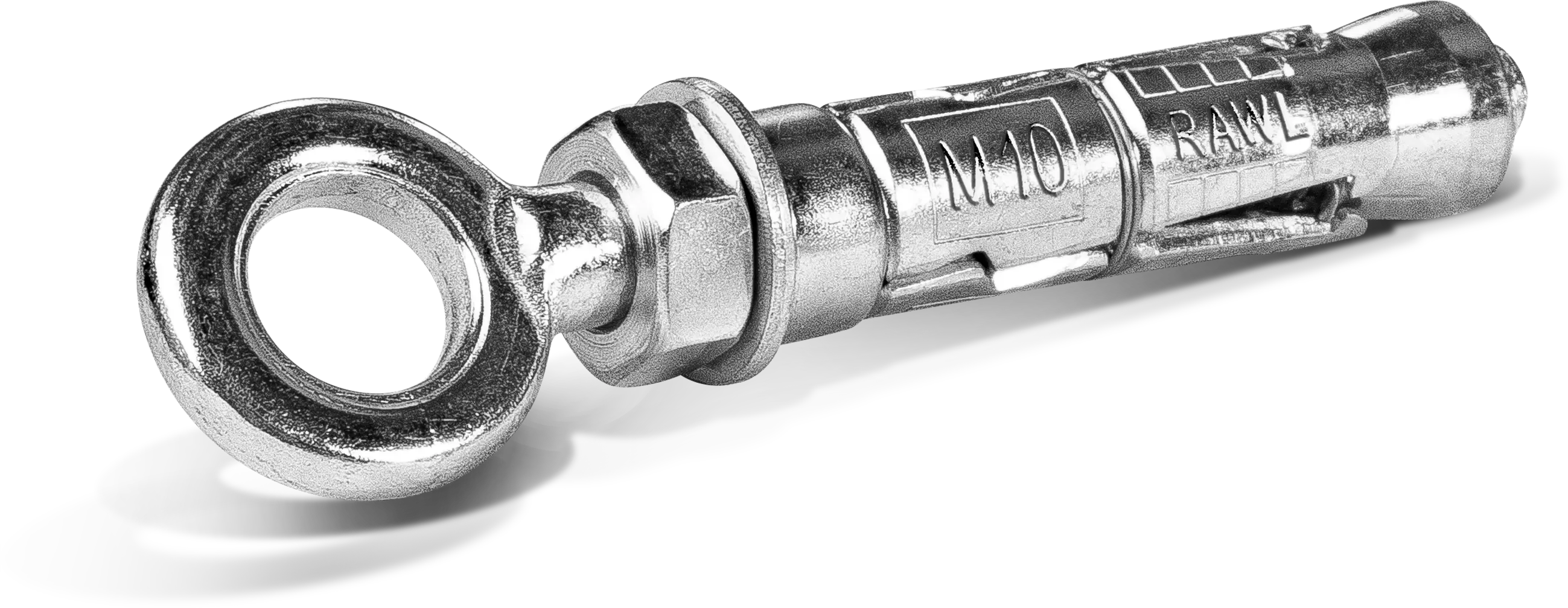

R-RBL Универсальный распорный анкер (трубчатая гильза)
ETA-11/0479
Оцинкованная сталь 8.8
Для бетона
Огнестойкость
Цена
Уточняйте
(в зависимости от размера и упаковки)
✓
Классическая распорная анкерная система RAWLBOLT (трубчатая гильза, 3 сегмента)✓
Подходит для трещиноватого и нетрещиноватого бетона класса C20/25–C50/60✓
Три распорных сегмента обеспечивают максимальную площадь контакта и высокую нагрузку✓
Широкий диапазон диаметров от M6 до M20 (длины от 65 до 235 мм в зависимости от версии)✓
Универсальная система — возможность использования в пустотелых блоках, полнотелом кирпиче и натуральном камне📋 Технические характеристики и параметры монтажа
| Общие характеристики | |
|---|---|
| Артикул | R-RBL (оцинкованная сталь 8.8) |
| Тип анкера | Распорный анкер с трубчатой гильзой (RAWLBOLT) |
| Материал | Углеродистая сталь, оцинкованная (класс прочности 8.8) |
| Класс бетона | C20/25 – C50/60 (трещиноватый и нетрещиноватый) |
| Огнестойкость | Рекомендуется для применений с требованиями по огнестойкости |
| Сертификаты | ETA-11/0479, UKTA-0836-22/6106, KOT-2020/1231 |
| Размерный ряд и моменты затяжки (сплошные материалы) | ||||||
|---|---|---|---|---|---|---|
| Размер (d), мм | M6 | M8 | M10 | M12 | M16 | M20 |
| Диаметр отверстия (d₀), мм | 12 | 14 | 16 | 20 | 25 | 32 |
| Момент затяжки (Tinst), Нм (бетон) | 6.5 | 15 | 27 | 50 | 120 | 230 |
| Мин. глубина заделки (hnom), мм | 45 | 50 | 60 | 80 | 120 | 135 |
| Мин. глубина отверстия (h₀), мм | 50 | 55 | 65 | 85 | 125 | 140 |
| Размер ключа (Sw), мм | 10 | 13 | 17 | 19 | 24 | 30 |
| Мин. толщина основания (hmin), мм | 100 | 100 | 100 | 100 | 142 | 172 |
📊 Характеристические нагрузки (NRk, VRk) — сталь 8.8
| Размер | NRk,s (кН) для стали 8.8 | VRk,s (кН) для стали 8.8 |
|---|---|---|
| M6 | 14.0 | 7.0 |
| M8 | 25.0 | 12.5 |
| M10 | 40.0 | 20.0 |
| M12 | 58.0 | 29.0 |
| M16 | 108.0 | 54.0 |
| M20 | 168.0 | 84.0 |
| Прочность стали (EN 1992-4) | |
|---|---|
| Класс 8.8 (предел текучести) | 640 Н/мм² |
| Класс 8.8 (временное сопротивление) | 800 Н/мм² |
| γMs для стали 8.8 = 1.25 (растяжение/сдвиг) | |
🛠️ Инструкция по монтажу
| Шаг | Действие |
|---|---|
| 1 | Просверлите отверстие необходимого диаметра и глубины. |
| 2 | Тщательно очистите отверстие от пыли и буровой муки (продувка + ёрш). |
| 3 | Вставьте анкер в отверстие (втулкой вперёд) и добейте молотком до метки глубины. |
| 4 | Вставьте болт (для анкеров свободного типа — сперва удалите болт и шайбу) и затяните динамометрическим ключом с требуемым моментом. |
⚠️ Важно: Для достижения заявленных характеристик строго соблюдайте диаметр сверления, глубину заделки и момент затяжки. Очистка отверстия обязательна.
📦 Сортамент R-RBL (версии)
| Версия | Описание | Пример артикула |
|---|---|---|
| R-RBL (Loose bolt) | Анкер со свободным болтом (болт поставляется отдельно), для сквозного монтажа. | R-RBL-M06/25W |
| R-RBL (Eye bolt) | Анкер с закрытой проушиной, для стропов, тросов, цепей. | R-RBL-06EW |
| R-RBL (Hook bolt) | Анкер с крюком, для подвеса кабелей, трубопроводов. | R-RBL-06HW |
Примечание: Указанные нагрузки являются справочными. Точные значения зависят от класса бетона, условий эксплуатации и приведены в официальном техническом свидетельстве ETA-11/0479. Для ответственного проектирования используйте проектные значения из ETA.
RAWLPLUG · EuroFix Uzbekistan
R-RBL-H Винтовой анкер-гильза с открытым крюком (Rawlbolt)
ETA опция 1
Оцинкованная сталь 8.8
Для трещиноватого бетона
Трёхсегментная гильза
Цена
Уточняйте
(в зависимости от размера и упаковки)
✓
Универсальный анкер-гильза Rawlbolt® с открытым крюком — одна из самых востребованных распорных систем в мире✓
Подходит для трещиноватого и нетрещиноватого бетона, кирпича, пустотных плит и природного камня✓
Трёхсегментная распорная гильза обеспечивает максимальное раскрытие и равномерную нагрузку в любом основании✓
Оцинкованная сталь класса прочности 8.8 — высокая коррозионная стойкость и долговечность✓
Маркировка на гильзе (диаметр отверстия) упрощает и ускоряет монтаж✓
Диапазон размеров: M6, M8, M10, M12 (длина от 83 до 145 мм)📋 Технические характеристики и параметры монтажа
| Общие характеристики | |
|---|---|
| Артикул | R-RBL-H (серия R-RBL-XXHW) |
| Тип анкера | Винтовой распорный анкер-гильза (Rawlbolt®) с открытым крюком |
| Материал | Оцинкованная сталь класса прочности 8.8 (версия из нержавейки доступна по запросу) |
| Конструкция | Трёхсегментная распорная гильза, стальной клин |
| Класс бетона | C20/25 – C50/60 (трещиноватый и нетрещиноватый) |
| Основания | Бетон, пустотные плиты, полнотелый и пустотелый кирпич, природный камень (по результатам испытаний) |
| Сертификаты | ETA опция 1, UKTA-0836-22/6106, KOT-2020/1231 |
| Размерный ряд и моменты затяжки (ETA опция 1) | ||||||
|---|---|---|---|---|---|---|
| Размер (d), мм | M6 | M8 | M10 | M12 | ||
| Наружный диаметр гильзы (dnom), мм | 12 | 14 | 16 | 20 | ||
| Диаметр отверстия (d₀), мм | 12 | 14 | 16 | 20 | ||
| Длина (L), мм | 83 | 98 | 120 | 145 | ||
| Момент затяжки (Tinst), Нм (сплошные материалы) | 6.5 | 15 | 27 | 50 | ||
| Мин. глубина заделки (hnom), мм | 45 | 50 | 60 | 80 | ||
| Мин. глубина отверстия (h₀), мм | 50 | 55 | 65 | 85 | ||
| Размер ключа (Sw), мм | 10 | 13 | 17 | 19 | ||
📊 Характеристические нагрузки (NRk, VRk) — сталь 8.8
| Размер | NRk,s (кН) для стали 8.8 | VRk,s (кН) для стали 8.8 |
|---|---|---|
| M6 | 14.0 | 7.0 |
| M8 | 25.0 | 12.5 |
| M10 | 40.0 | 20.0 |
| M12 | 58.0 | 29.0 |
| Прочность стали (EN 1992-4) | |
|---|---|
| Класс 8.8 (предел текучести) | 640 Н/мм² |
| Класс 8.8 (временное сопротивление) | 800 Н/мм² |
| γMs для стали 8.8 = 1.25 (растяжение/сдвиг) | |
🛠️ Инструкция по монтажу (анкер-гильза с крюком)
| Шаг | Действие |
|---|---|
| 1 | Просверлите отверстие необходимого диаметра и глубины. |
| 2 | Тщательно очистите отверстие от пыли и буровой муки (продувка + ёрш). |
| 3 | Вставьте анкер в отверстие (гильзой вперёд) и добейте его молотком до совмещения метки на гильзе с поверхностью основания. |
| 4 | Затяните гайку динамометрическим ключом с требуемым моментом (при затяжке крюк должен быть сориентирован в нужную сторону). |
⚠️ Важно: Для достижения заявленных характеристик строго соблюдайте диаметр сверления, глубину заделки и момент затяжки. Очистка отверстия обязательна.
Примечание: Указанные нагрузки являются справочными. Точные значения зависят от класса бетона, условий эксплуатации и приведены в официальном техническом свидетельстве ETA опция 1. Для ответственного проектирования используйте проектные значения из ETA.
RAWLPLUG · EuroFix Uzbekistan
R-RBL-PF Винтовой анкер-гильза Rawlbolt с глубокой развальцовкой (Pre‑Finished)
ETA опция 1
Оцинкованная сталь 8.8
Для трещиноватого бетона
Глубокая развальцовка
Цена
Уточняйте
(в зависимости от размера и упаковки)
✓
Анкер-гильза Rawlbolt® Pre‑Finished (глубокая развальцовка) — надёжный распорный анкер с готовым чистым болтом✓
Подходит для трещиноватого и нетрещиноватого бетона, кирпича и природного камня (по результатам испытаний)✓
Улучшенная глубокая развальцовка обеспечивает увеличенную зону распора и повышенные нагрузочные характеристики✓
Болт идёт уже в сборе с гильзой (ready‑to‑use) — не требует дополнительного подбора крепежа✓
Трёхсегментная гильза и маркировка номинального диаметра отверстия на корпусе для быстрого монтажа✓
Диапазон размеров: M6, M8, M10, M12, M16 (длина от 65 до 175 мм)📋 Технические характеристики и параметры монтажа
| Общие характеристики | |
|---|---|
| Артикул | R-RBL-PF (Rawlbolt Pre‑Finished) |
| Тип анкера | Распорный анкер-гильза (Rawlbolt®) с глубокой развальцовкой, готовый болт в сборе |
| Материал | Оцинкованная сталь класса прочности 8.8 (версия из нержавеющей стали доступна по запросу) |
| Конструкция | Трёхсегментная распорная гильза, клин, предустановленный болт с шайбой |
| Класс бетона | C20/25 – C50/60 (трещиноватый и нетрещиноватый) |
| Основания | Бетон, полнотелый и пустотелый кирпич, природный камень (по результатам испытаний) |
| Сертификаты | ETA опция 1, UKTA-0836-22/6106, KOT-2020/1231 |
| Размерный ряд и моменты затяжки (глубокая развальцовка) | |||||||
|---|---|---|---|---|---|---|---|
| Размер (d), мм | M6 | M8 | M10 | M12 | M16 | ||
| Наружный диаметр гильзы (dnom), мм | 12 | 14 | 16 | 20 | 25 | ||
| Диаметр отверстия (d₀), мм | 12 | 14 | 16 | 20 | 25 | ||
| Длина (L), мм | 65 / 75 | 85 / 100 | 100 / 115 | 125 / 150 | 160 / 175 | ||
| Момент затяжки (Tinst), Нм (сплошные материалы) | 6.5 | 15 | 27 | 50 | 120 | ||
| Мин. глубина заделки (hnom), мм | 45 | 50 | 60 | 80 | 120 | ||
| Мин. глубина отверстия (h₀), мм | 50 | 55 | 65 | 85 | 125 | ||
| Размер ключа (Sw), мм | 10 | 13 | 17 | 19 | 24 | ||
📊 Характеристические нагрузки (NRk, VRk) — сталь 8.8
| Размер | NRk,s (кН) для стали 8.8 | VRk,s (кН) для стали 8.8 |
|---|---|---|
| M6 | 14.0 | 7.0 |
| M8 | 25.0 | 12.5 |
| M10 | 40.0 | 20.0 |
| M12 | 58.0 | 29.0 |
| M16 | 108.0 | 54.0 |
| Прочность стали (EN 1992-4) | |
|---|---|
| Класс 8.8 (предел текучести) | 640 Н/мм² |
| Класс 8.8 (временное сопротивление) | 800 Н/мм² |
| γMs для стали 8.8 = 1.25 (растяжение/сдвиг) | |
🛠️ Инструкция по монтажу (анкер Pre‑Finished)
| Шаг | Действие |
|---|---|
| 1 | Просверлите отверстие необходимого диаметра и глубины. |
| 2 | Тщательно очистите отверстие от пыли и буровой муки (продувка + ёрш). |
| 3 | Вставьте анкер (гильзой вперёд) в отверстие до совмещения метки с поверхностью основания. |
| 4 | Затяните болт динамометрическим ключом с требуемым моментом (болт уже входит в комплект). |
⚠️ Важно: Для достижения заявленных характеристик строго соблюдайте диаметр сверления, глубину заделки и момент затяжки. Очистка отверстия обязательна.
Примечание: Указанные нагрузки являются справочными. Точные значения зависят от класса бетона, условий эксплуатации и приведены в официальном техническом свидетельстве ETA опция 1. Для ответственного проектирования используйте проектные значения из ETA.
RAWLPLUG · EuroFix Uzbekistan

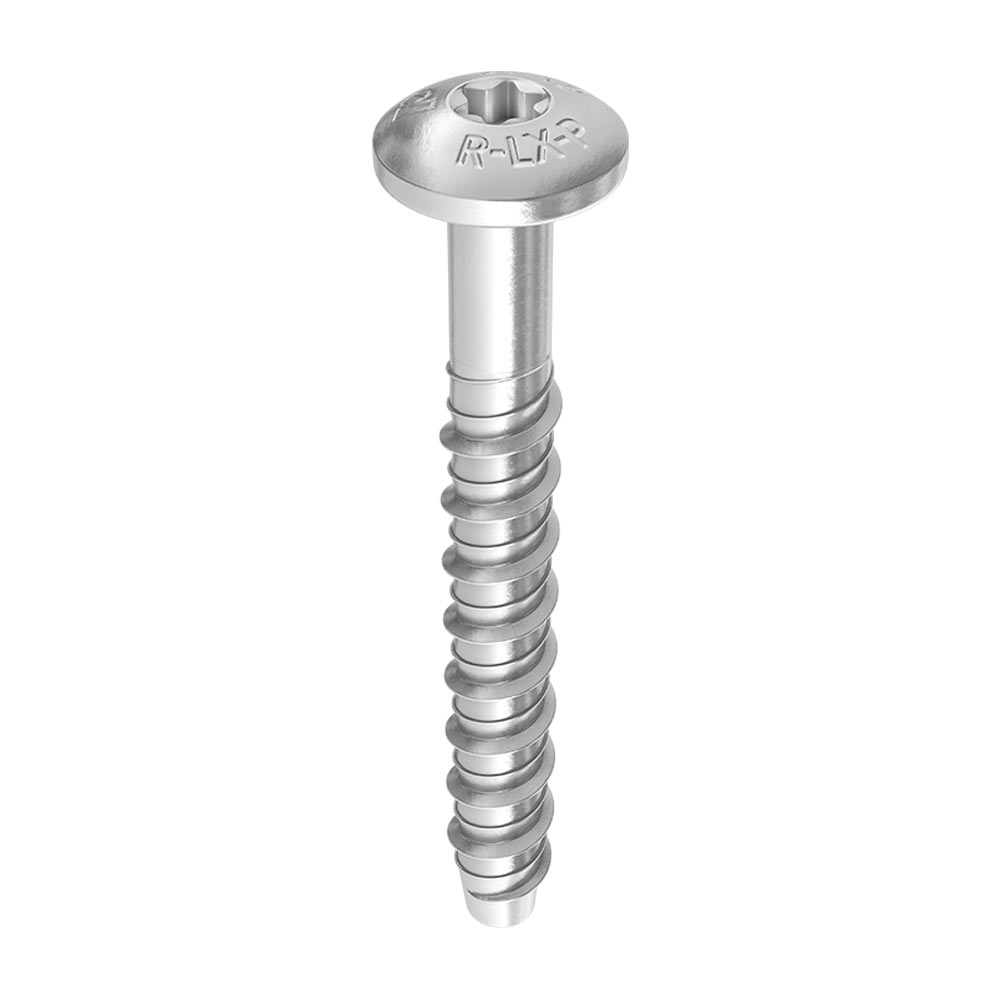

R-LX-P-ZP Самонарезающий бетонный винт (полукруглая головка, оцинкованный)
ETA-17/0783
Оцинкованная сталь
Для трещиноватого бетона
Патентированная резьба
Цена (за упаковку 100 шт)
от 6 000 UZS
(в зависимости от размера и упаковки)
✓
Самонарезающий бетонный винт R-LX-P-ZP — быстрый монтаж без распорных усилий✓
Подходит для трещиноватого и нетрещиноватого бетона класса C20/25–C50/60, пустотных плит и природного камня✓
Патентированная резьба обеспечивает высокие нагрузки при относительно малом диаметре отверстия✓
Полностью демонтабельный — возможность многократного использования✓
Увеличенная головка для крепления элементов с овальными отверстиями✓
Размеры: диаметр 6 мм, длины от 35 до 80 мм (шаг 5 мм)📋 Технические характеристики и параметры монтажа
| Общие характеристики | |
|---|---|
| Артикул | R-LX-P-ZP (серия R-LX-06X...-P-ZP) |
| Тип анкера | Самонарезающий бетонный винт (concrete screw) |
| Тип головки | Полукруглая (Pan head), увеличенная |
| Материал | Углеродистая сталь, гальваническое цинкование |
| Номинальный диаметр резьбы (d), мм | 7.5 |
| Диаметр сверления (d₀), мм | 6.0 |
| Привод (бита) | T30 (Torx) |
| Диаметр головки, мм | 14.6 |
| Макс. момент затяжки (ударный шуруповерт) | 400 Нм |
| Сертификаты | ETA-17/0783, UKTA, DoP-17/0783 |
| Размерный ряд и монтажные параметры (нормальный бетон) | ||||||
|---|---|---|---|---|---|---|
| Размер (d x L), мм | 6x35 | 6x40 | 6x50 | 6x60 | 6x70 | 6x80 |
| Номинальный диаметр резьбы, мм | 7.5 | |||||
| Мин. глубина заделки (hnom,min), мм | 35 | 35 | 35 | 35 | 35 | 35 |
| Редуцированная глубина (hnom,r), мм | 39 | 39 | 39 | 39 | 39 | 39 |
| Мин. глубина отверстия (h₀,min), мм | 45 | 45 | 45 | 45 | 45 | 45 |
| Мин. толщина основания (hmin), мм | 80 | 80 | 80 | 80 | 80 | 80 |
| Макс. толщина крепимого элемента (tfix,max), мм | 2 | 5 | 15 | 25 | 35 | 45 |
| * Для пустотных плит и других оснований — обратитесь к ETA-17/0783 | ||||||
📊 Характеристические нагрузки (NRk, VRk) — бетон C20/25–C50/60
| Тип нагрузки | Режим | Значение, кН |
|---|---|---|
| Растяжение NRk (вырыв бетона) | Стандартная глубина | 2.3 |
| Растяжение NRk (вырыв бетона) | Редуцированная глубина | 1.9 |
| Растяжение NRk (прочность стали) | — | 8.9 |
| Сдвиг VRk (прочность стали) | — | 10.6 |
| Сдвиг VRk (выкол бетона, h≥80мм) | — | 1.6 |
| γMs для стали = 1.25 (растяжение/сдвиг), γMc для бетона = 1.50 | ||
| Прочность стали (EN 1992-4) | |
|---|---|
| Класс прочности | 6.8 (примерно) |
| Предел текучести f_yk | ≈ 480 Н/мм² |
| Временное сопротивление f_uk | ≈ 600 Н/мм² |
🛠️ Инструкция по монтажу (сквозной монтаж)
| Шаг | Действие |
|---|---|
| 1 | Просверлите отверстие диаметром 6 мм на необходимую глубину (не менее 45 мм). |
| 2 | Очистите отверстие от пыли (продувка 2 раза). |
| 3 | Поместите винт в отверстие через крепимый элемент. |
| 4 | Вкрутите винт ударным шуруповертом с битой T30 до упора (момент не более 400 Нм). |
| 5 | Винт готов к эксплуатации; при необходимости его можно полностью выкрутить и использовать повторно. |
⚠️ Важно: Соблюдайте диаметр сверления (6 мм) и минимальную глубину заделки (35 мм). Для работы в пустотных плитах используйте редуцированную глубину 39 мм. Перед массовым монтажом выполните тестовое вкручивание.
Примечание: Указанные нагрузки являются справочными на основе ETA-17/0783. Точные значения зависят от класса бетона, условий эксплуатации и расстояний между анкерами. Для ответственного проектирования используйте проектные значения из ETA.
RAWLPLUG · EuroFix Uzbekistan
R-LX-Z-ZP Самонарезающий бетонный винт (потайная головка, оцинкованный)
ETA-17/0783
Оцинкованная сталь
Для трещиноватого бетона
Потайная головка
Цена (за упаковку 100 шт)
от 7 000 UZS
(в зависимости от размера и упаковки)
✓
Самонарезающий бетонный винт R-LX-Z-ZP — быстрый монтаж без распорных усилий✓
Подходит для трещиноватого и нетрещиноватого бетона класса C20/25–C50/60, пустотных плит и природного камня✓
Патентированная резьба обеспечивает высокие нагрузки при малом диаметре отверстия✓
Полностью демонтабельный — возможность многократного использования✓
Потайная головка для монтажа заподлицо с поверхностью✓
Размеры: диаметр 6 мм, длины от 35 до 80 мм📋 Технические характеристики и параметры монтажа
| Общие характеристики | |
|---|---|
| Артикул | R-LX-Z-ZP |
| Тип анкера | Самонарезающий бетонный винт |
| Тип головки | Потайная (countersunk) |
| Материал | Углеродистая сталь, гальваническое цинкование |
| Номинальный диаметр резьбы | 7.5 мм |
| Диаметр сверления | 6.0 мм |
| Привод (бита) | T30 (Torx) |
| Диаметр головки | 11.3 мм |
| Макс. момент затяжки | 400 Нм |
| Сертификаты | ETA-17/0783, UKTA, DoP-17/0783 |
| Размерный ряд и монтажные параметры | ||||||
|---|---|---|---|---|---|---|
| Размер | 6x35 | 6x40 | 6x50 | 6x60 | 6x70 | 6x80 |
| Мин. глубина заделки (мм) | 35 | 35 | 35 | 35 | 35 | 35 |
| Редуцированная глубина (мм) | 39 | 39 | 39 | 39 | 39 | 39 |
| Мин. глубина отверстия (мм) | 45 | 45 | 45 | 45 | 45 | 45 |
| Мин. толщина основания (мм) | 80 | 80 | 80 | 80 | 80 | 80 |
| Макс. толщина крепимого элемента (мм) | 2 | 5 | 15 | 25 | 35 | 45 |
📊 Характеристические нагрузки (бетон C20/25–C50/60)
| Тип нагрузки | Режим | Значение (кН) |
|---|---|---|
| Растяжение NRk (вырыв бетона) | Стандартная глубина | 2.3 |
| Растяжение NRk (вырыв бетона) | Редуцированная глубина | 1.9 |
| Растяжение NRk (сталь) | — | 8.9 |
| Сдвиг VRk (сталь) | — | 10.6 |
| Сдвиг VRk (выкол бетона) | — | 1.6 |
| γMs для стали = 1.25, γMc для бетона = 1.50 | ||
| Прочность стали (EN 1992-4) | |
|---|---|
| Класс прочности | 6.8 |
| Предел текучести f_yk | 480 Н/мм² |
| Временное сопротивление f_uk | 600 Н/мм² |
🛠️ Инструкция по монтажу
| Шаг | Действие |
|---|---|
| 1 | Просверлите отверстие диаметром 6 мм на глубину не менее 45 мм |
| 2 | Очистите отверстие от пыли (продувка 2 раза) |
| 3 | Поместите винт в отверстие через крепимый элемент |
| 4 | Вкрутите винт ударным шуруповертом с битой T30 до упора |
| 5 | При необходимости винт можно выкрутить и использовать повторно |
⚠️ Важно: Соблюдайте диаметр сверления 6 мм и глубину заделки 35 мм. Для пустотных плит используйте глубину 39 мм.
Примечание: Указанные нагрузки являются справочными на основе ETA-17/0783. Точные значения зависят от класса бетона и условий эксплуатации.
RAWLPLUG · EuroFix Uzbekistan
R-LX-CS-ZP Самонарезающий бетонный винт (цилиндрическая головка, оцинкованный)
ETA-17/0783
Оцинкованная сталь
Для трещиноватого бетона
Цилиндрическая головка
Цена (за упаковку 100 шт)
от 6 000 UZS
(в зависимости от размера и упаковки)
✓
Самонарезающий бетонный винт R-LX-CS-ZP — быстрый монтаж без распорных усилий✓
Подходит для трещиноватого и нетрещиноватого бетона класса C20/25–C50/60, пустотных плит и природного камня✓
Патентированная резьба обеспечивает высокие нагрузки при малом диаметре отверстия✓
Полностью демонтабельный — возможность многократного использования✓
Цилиндрическая головка с внутренним шестигранником для надёжного захвата битой✓
Размеры: диаметр 6 мм, длины от 35 до 80 мм📋 Технические характеристики и параметры монтажа
| Общие характеристики | |
|---|---|
| Артикул | R-LX-CS-ZP |
| Тип анкера | Самонарезающий бетонный винт |
| Тип головки | Цилиндрическая (с внутренним шестигранником) |
| Материал | Углеродистая сталь, гальваническое цинкование |
| Номинальный диаметр резьбы | 7.5 мм |
| Диаметр сверления | 6.0 мм |
| Привод (бита) | T30 (Torx) / шестигранник 6 мм |
| Диаметр головки | 12.0 мм |
| Высота головки | 4.0 мм |
| Макс. момент затяжки | 400 Нм |
| Сертификаты | ETA-17/0783, UKTA, DoP-17/0783 |
| Размерный ряд и монтажные параметры | ||||||
|---|---|---|---|---|---|---|
| Размер | 6x35 | 6x40 | 6x50 | 6x60 | 6x70 | 6x80 |
| Мин. глубина заделки (мм) | 35 | 35 | 35 | 35 | 35 | 35 |
| Редуцированная глубина (мм) | 39 | 39 | 39 | 39 | 39 | 39 |
| Мин. глубина отверстия (мм) | 45 | 45 | 45 | 45 | 45 | 45 |
| Мин. толщина основания (мм) | 80 | 80 | 80 | 80 | 80 | 80 |
| Макс. толщина крепимого элемента (мм) | 2 | 5 | 15 | 25 | 35 | 45 |
📊 Характеристические нагрузки (бетон C20/25–C50/60)
| Тип нагрузки | Режим | Значение (кН) |
|---|---|---|
| Растяжение NRk (вырыв бетона) | Стандартная глубина | 2.3 |
| Растяжение NRk (вырыв бетона) | Редуцированная глубина | 1.9 |
| Растяжение NRk (сталь) | — | 8.9 |
| Сдвиг VRk (сталь) | — | 10.6 |
| Сдвиг VRk (выкол бетона) | — | 1.6 |
| γMs для стали = 1.25, γMc для бетона = 1.50 | ||
| Прочность стали (EN 1992-4) | |
|---|---|
| Класс прочности | 6.8 |
| Предел текучести f_yk | 480 Н/мм² |
| Временное сопротивление f_uk | 600 Н/мм² |
🛠️ Инструкция по монтажу
| Шаг | Действие |
|---|---|
| 1 | Просверлите отверстие диаметром 6 мм на глубину не менее 45 мм |
| 2 | Очистите отверстие от пыли (продувка 2 раза) |
| 3 | Поместите винт в отверстие через крепимый элемент |
| 4 | Вкрутите винт ударным шуруповертом с битой T30 до упора |
| 5 | При необходимости винт можно выкрутить и использовать повторно |
⚠️ Важно: Соблюдайте диаметр сверления 6 мм и глубину заделки 35 мм. Для пустотных плит используйте глубину 39 мм.
Примечание: Указанные нагрузки являются справочными на основе ETA-17/0783. Точные значения зависят от класса бетона и условий эксплуатации.
RAWLPLUG · EuroFix Uzbekistan
R-LX-H-ZP Самонарезающий бетонный винт (шестигранная головка, оцинкованный)
ETA-17/0783
Оцинкованная сталь
Для трещиноватого бетона
Шестигранная головка
Цена (за упаковку 100 шт)
от 8 000 UZS
(в зависимости от размера и упаковки)
✓
Самонарезающий бетонный винт R-LX-H-ZP — быстрый монтаж без распорных усилий✓
Подходит для трещиноватого и нетрещиноватого бетона класса C20/25–C50/60, пустотных плит и природного камня✓
Патентированная резьба обеспечивает высокие нагрузки при малом диаметре отверстия✓
Полностью демонтабельный — возможность многократного использования✓
Шестигранная головка для быстрого монтажа с помощью трещотки или ударного шуруповерта✓
Размеры: диаметр 6 мм, длины от 35 до 80 мм📋 Технические характеристики и параметры монтажа
| Общие характеристики | |
|---|---|
| Артикул | R-LX-H-ZP |
| Тип анкера | Самонарезающий бетонный винт |
| Тип головки | Шестигранная (Hex head) |
| Материал | Углеродистая сталь, гальваническое цинкование |
| Номинальный диаметр резьбы | 7.5 мм |
| Диаметр сверления | 6.0 мм |
| Привод (бита) | шестигранник 10 мм (SW10) |
| Диаметр головки | 10.0 мм |
| Макс. момент затяжки | 400 Нм |
| Сертификаты | ETA-17/0783, UKTA, DoP-17/0783 |
| Размерный ряд и монтажные параметры | ||||||
|---|---|---|---|---|---|---|
| Размер | 6x35 | 6x40 | 6x50 | 6x60 | 6x70 | 6x80 |
| Мин. глубина заделки (мм) | 35 | 35 | 35 | 35 | 35 | 35 |
| Редуцированная глубина (мм) | 39 | 39 | 39 | 39 | 39 | 39 |
| Мин. глубина отверстия (мм) | 45 | 45 | 45 | 45 | 45 | 45 |
| Мин. толщина основания (мм) | 80 | 80 | 80 | 80 | 80 | 80 |
| Макс. толщина крепимого элемента (мм) | 2 | 5 | 15 | 25 | 35 | 45 |
📊 Характеристические нагрузки (бетон C20/25–C50/60)
| Тип нагрузки | Режим | Значение (кН) |
|---|---|---|
| Растяжение NRk (вырыв бетона) | Стандартная глубина | 2.3 |
| Растяжение NRk (вырыв бетона) | Редуцированная глубина | 1.9 |
| Растяжение NRk (сталь) | — | 8.9 |
| Сдвиг VRk (сталь) | — | 10.6 |
| Сдвиг VRk (выкол бетона) | — | 1.6 |
| γMs для стали = 1.25, γMc для бетона = 1.50 | ||
| Прочность стали (EN 1992-4) | |
|---|---|
| Класс прочности | 6.8 |
| Предел текучести f_yk | 480 Н/мм² |
| Временное сопротивление f_uk | 600 Н/мм² |
🛠️ Инструкция по монтажу
| Шаг | Действие |
|---|---|
| 1 | Просверлите отверстие диаметром 6 мм на глубину не менее 45 мм |
| 2 | Очистите отверстие от пыли (продувка 2 раза) |
| 3 | Поместите винт в отверстие через крепимый элемент |
| 4 | Вкрутите винт ударным шуруповертом или трещоткой с головкой на 10 мм до упора |
| 5 | При необходимости винт можно выкрутить и использовать повторно |
⚠️ Важно: Соблюдайте диаметр сверления 6 мм и глубину заделки 35 мм. Для пустотных плит используйте глубину 39 мм.
Примечание: Указанные нагрузки являются справочными на основе ETA-17/0783. Точные значения зависят от класса бетона и условий эксплуатации.
RAWLPLUG · EuroFix Uzbekistan
R-LX-PX-ZP Самонарезающий бетонный винт (увеличенная полукруглая головка, оцинкованный)
ETA-17/0783
Оцинкованная сталь
Для трещиноватого бетона
Увеличенная головка
Цена (за упаковку)
от 7 000 UZS
(в зависимости от размера и упаковки)
✓
Самонарезающий бетонный винт R-LX-PX-ZP — быстрый монтаж без распорных усилий✓
Подходит для трещиноватого и нетрещиноватого бетона класса C20/25–C50/60, пустотных плит и природного камня✓
Патентированная резьба обеспечивает высокие нагрузки при малом диаметре отверстия✓
Полностью демонтабельный — возможность многократного использования✓
Увеличенная полукруглая головка для крепления элементов с овальными отверстиями✓
Размеры: диаметр 6 мм, длины от 35 до 80 мм📋 Технические характеристики и параметры монтажа
| Общие характеристики | |
|---|---|
| Артикул | R-LX-PX-ZP |
| Тип анкера | Самонарезающий бетонный винт |
| Тип головки | Полукруглая увеличенная (Pan head oversized) |
| Материал | Углеродистая сталь, гальваническое цинкование |
| Номинальный диаметр резьбы | 7.5 мм |
| Диаметр сверления | 6.0 мм |
| Привод (бита) | T30 (Torx) |
| Диаметр головки | 17.0 мм |
| Высота головки | 4.5 мм |
| Макс. момент затяжки | 400 Нм |
| Сертификаты | ETA-17/0783, UKTA, DoP-17/0783 |
| Размерный ряд и монтажные параметры | ||||||
|---|---|---|---|---|---|---|
| Размер | 6x35 | 6x40 | 6x50 | 6x60 | 6x70 | 6x80 |
| Мин. глубина заделки (мм) | 35 | 35 | 35 | 35 | 35 | 35 |
| Редуцированная глубина (мм) | 39 | 39 | 39 | 39 | 39 | 39 |
| Мин. глубина отверстия (мм) | 45 | 45 | 45 | 45 | 45 | 45 |
| Мин. толщина основания (мм) | 80 | 80 | 80 | 80 | 80 | 80 |
| Макс. толщина крепимого элемента (мм) | 2 | 5 | 15 | 25 | 35 | 45 |
📊 Характеристические нагрузки (бетон C20/25–C50/60)
| Тип нагрузки | Режим | Значение (кН) |
|---|---|---|
| Растяжение NRk (вырыв бетона) | Стандартная глубина | 2.3 |
| Растяжение NRk (вырыв бетона) | Редуцированная глубина | 1.9 |
| Растяжение NRk (сталь) | — | 8.9 |
| Сдвиг VRk (сталь) | — | 10.6 |
| Сдвиг VRk (выкол бетона) | — | 1.6 |
| γMs для стали = 1.25, γMc для бетона = 1.50 | ||
| Прочность стали (EN 1992-4) | |
|---|---|
| Класс прочности | 6.8 |
| Предел текучести f_yk | 480 Н/мм² |
| Временное сопротивление f_uk | 600 Н/мм² |
🛠️ Инструкция по монтажу
| Шаг | Действие |
|---|---|
| 1 | Просверлите отверстие диаметром 6 мм на глубину не менее 45 мм |
| 2 | Очистите отверстие от пыли (продувка 2 раза) |
| 3 | Поместите винт в отверстие через крепимый элемент |
| 4 | Вкрутите винт ударным шуруповертом с битой T30 до упора |
| 5 | При необходимости винт можно выкрутить и использовать повторно |
⚠️ Важно: Соблюдайте диаметр сверления 6 мм и глубину заделки 35 мм. Для пустотных плит используйте глубину 39 мм.
Примечание: Указанные нагрузки являются справочными на основе ETA-17/0783. Точные значения зависят от класса бетона и условий эксплуатации.
RAWLPLUG · EuroFix Uzbekistan
R-LX-H-ZF Самонарезающий бетонный винт (шестигранная головка, химическое фосфатирование)
ETA-17/0783
Химическое фосфатирование
Для трещиноватого бетона
Шестигранная головка
Цена (за упаковку)
от 10 000 UZS
(в зависимости от размера и упаковки)
✓
Самонарезающий бетонный винт R-LX-H-ZF — быстрый монтаж без распорных усилий✓
Подходит для трещиноватого и нетрещиноватого бетона класса C20/25–C50/60, пустотных плит и природного камня✓
Патентированная резьба обеспечивает высокие нагрузки при малом диаметре отверстия✓
Полностью демонтабельный — возможность многократного использования✓
Покрытие: химическое фосфатирование (ZF) — базовая защита от коррозии✓
Шестигранная головка для быстрого монтажа трещоткой или шуруповертом✓
Размеры: диаметр 6 мм, длины от 35 до 100 мм📋 Технические характеристики и параметры монтажа
| Общие характеристики | |
|---|---|
| Артикул | R-LX-H-ZF |
| Тип анкера | Самонарезающий бетонный винт |
| Тип головки | Шестигранная (Hex head) |
| Покрытие | Химическое фосфатирование (ZF) |
| Материал | Углеродистая сталь |
| Номинальный диаметр резьбы | 7.5 мм |
| Диаметр сверления | 6.0 мм |
| Привод (бита) | шестигранник 10 мм (SW10) |
| Диаметр головки | 10.0 мм |
| Макс. момент затяжки | 400 Нм |
| Сертификаты | ETA-17/0783, UKTA, DoP-17/0783 |
| Размерный ряд и монтажные параметры | |||||||
|---|---|---|---|---|---|---|---|
| Размер | 6x35 | 6x40 | 6x50 | 6x60 | 6x70 | 6x80 | 6x100 |
| Мин. глубина заделки (мм) | 35 | 35 | 35 | 35 | 35 | 35 | 35 |
| Редуцированная глубина (мм) | 39 | 39 | 39 | 39 | 39 | 39 | 39 |
| Мин. глубина отверстия (мм) | 45 | 45 | 45 | 45 | 45 | 45 | 45 |
| Мин. толщина основания (мм) | 80 | 80 | 80 | 80 | 80 | 80 | 80 |
| Макс. толщина крепимого элемента (мм) | 2 | 5 | 15 | 25 | 35 | 45 | 65 |
📊 Характеристические нагрузки (бетон C20/25–C50/60)
| Тип нагрузки | Режим | Значение (кН) |
|---|---|---|
| Растяжение NRk (вырыв бетона) | Стандартная глубина | 2.3 |
| Растяжение NRk (вырыв бетона) | Редуцированная глубина | 1.9 |
| Растяжение NRk (сталь) | — | 8.9 |
| Сдвиг VRk (сталь) | — | 10.6 |
| Сдвиг VRk (выкол бетона) | — | 1.6 |
| γMs для стали = 1.25, γMc для бетона = 1.50 | ||
| Прочность стали (EN 1992-4) | |
|---|---|
| Класс прочности | 6.8 |
| Предел текучести f_yk | 480 Н/мм² |
| Временное сопротивление f_uk | 600 Н/мм² |
🛠️ Инструкция по монтажу
| Шаг | Действие |
|---|---|
| 1 | Просверлите отверстие диаметром 6 мм на глубину не менее 45 мм |
| 2 | Очистите отверстие от пыли (продувка 2 раза) |
| 3 | Поместите винт в отверстие через крепимый элемент |
| 4 | Вкрутите винт ударным шуруповертом или трещоткой с головкой на 10 мм до упора |
| 5 | При необходимости винт можно выкрутить и использовать повторно |
⚠️ Важно: Соблюдайте диаметр сверления 6 мм и глубину заделки 35 мм. Для пустотных плит используйте глубину 39 мм.
Примечание: Указанные нагрузки являются справочными на основе ETA-17/0783. Точные значения зависят от класса бетона и условий эксплуатации.
RAWLPLUG · EuroFix Uzbekistan
R-LX-CS-ZF Самонарезающий бетонный винт (цилиндрическая головка, химическое фосфатирование)
ETA-17/0783
Химическое фосфатирование
Для трещиноватого бетона
Цилиндрическая головка
Цена (за упаковку)
от 9 000 UZS
(в зависимости от размера и упаковки)
✓
Самонарезающий бетонный винт R-LX-CS-ZF — быстрый монтаж без распорных усилий✓
Подходит для трещиноватого и нетрещиноватого бетона класса C20/25–C50/60, пустотных плит и природного камня✓
Патентированная резьба обеспечивает высокие нагрузки при малом диаметре отверстия✓
Полностью демонтабельный — возможность многократного использования✓
Покрытие: химическое фосфатирование (ZF) — базовая защита от коррозии✓
Цилиндрическая головка с внутренним шестигранником для надёжного захвата битой✓
Размеры: диаметр 6, 8, 10 мм, длины от 35 до 200 мм📋 Технические характеристики и параметры монтажа
| Общие характеристики | |
|---|---|
| Артикул | R-LX-CS-ZF |
| Тип анкера | Самонарезающий бетонный винт |
| Тип головки | Цилиндрическая (с внутренним шестигранником) |
| Покрытие | Химическое фосфатирование (ZF) |
| Материал | Углеродистая сталь |
| Диаметры (d), мм | 6 / 8 / 10 |
| Диаметр сверления (d₀), мм | 6 / 8 / 10 |
| Привод (бита) | Torx / шестигранник |
| Макс. момент затяжки | 400 Нм |
| Сертификаты | ETA-17/0783, UKTA, DoP-17/0783 |
| Размерный ряд и монтажные параметры (d=6 мм) | |||||||
|---|---|---|---|---|---|---|---|
| Размер | 6x35 | 6x40 | 6x50 | 6x60 | 6x70 | 6x80 | 6x100 |
| Мин. глубина заделки (мм) | 35 | 35 | 35 | 35 | 35 | 35 | 35 |
| Редуцированная глубина (мм) | 39 | 39 | 39 | 39 | 39 | 39 | 39 |
| Мин. глубина отверстия (мм) | 45 | 45 | 45 | 45 | 45 | 45 | 45 |
| Мин. толщина основания (мм) | 80 | 80 | 80 | 80 | 80 | 80 | 80 |
| Макс. толщина крепимого элемента (мм) | 2 | 5 | 15 | 25 | 35 | 45 | 65 |
📊 Характеристические нагрузки (бетон C20/25–C50/60, d=6 мм)
| Тип нагрузки | Режим | Значение (кН) |
|---|---|---|
| Растяжение NRk (вырыв бетона) | Стандартная глубина | 2.3 |
| Растяжение NRk (вырыв бетона) | Редуцированная глубина | 1.9 |
| Растяжение NRk (сталь) | — | 8.9 |
| Сдвиг VRk (сталь) | — | 10.6 |
| Сдвиг VRk (выкол бетона) | — | 1.6 |
| γMs для стали = 1.25, γMc для бетона = 1.50 | ||
| Прочность стали (EN 1992-4) | |
|---|---|
| Класс прочности | 6.8 |
| Предел текучести f_yk | 480 Н/мм² |
| Временное сопротивление f_uk | 600 Н/мм² |
🛠️ Инструкция по монтажу
| Шаг | Действие |
|---|---|
| 1 | Просверлите отверстие диаметром 6, 8 или 10 мм на глубину не менее 45 мм |
| 2 | Очистите отверстие от пыли (продувка 2 раза) |
| 3 | Поместите винт в отверстие через крепимый элемент |
| 4 | Вкрутите винт ударным шуруповертом с битой Torx до упора |
| 5 | При необходимости винт можно выкрутить и использовать повторно |
⚠️ Важно: Соблюдайте диаметр сверления (6/8/10 мм) и глубину заделки 35 мм. Для пустотных плит используйте редуцированную глубину 39 мм.
Примечание: Указанные нагрузки приведены для винта диаметром 6 мм. Для диаметров 8 и 10 мм значения нагрузок будут выше. Точные значения зависят от класса бетона и условий эксплуатации (см. ETA-17/0783).
RAWLPLUG · EuroFix Uzbekistan
R-LX-CS-ZF Самонарезающий бетонный винт (цилиндрическая головка, химическое фосфатирование)
ETA-17/0783
Химическое фосфатирование
Для трещиноватого бетона
Цилиндрическая головка
Цена (за упаковку)
от 9 000 UZS
(в зависимости от размера и упаковки)
✓
Самонарезающий бетонный винт R-LX-CS-ZF — быстрый монтаж без распорных усилий✓
Подходит для трещиноватого и нетрещиноватого бетона класса C20/25–C50/60, пустотных плит и природного камня✓
Патентированная резьба обеспечивает высокие нагрузки при малом диаметре отверстия✓
Полностью демонтабельный — возможность многократного использования✓
Покрытие: химическое фосфатирование (ZF) — базовая защита от коррозии✓
Цилиндрическая головка с внутренним шестигранником для надёжного захвата битой✓
Размеры: диаметр 6, 8, 10 мм, длины от 35 до 200 мм📋 Технические характеристики и параметры монтажа
| Общие характеристики | |
|---|---|
| Артикул | R-LX-CS-ZF |
| Тип анкера | Самонарезающий бетонный винт |
| Тип головки | Цилиндрическая (с внутренним шестигранником) |
| Покрытие | Химическое фосфатирование (ZF) |
| Материал | Углеродистая сталь |
| Диаметры (d), мм | 6 / 8 / 10 |
| Диаметр сверления (d₀), мм | 6 / 8 / 10 |
| Привод (бита) | Torx / шестигранник |
| Макс. момент затяжки | 400 Нм |
| Сертификаты | ETA-17/0783, UKTA, DoP-17/0783 |
| Размерный ряд и монтажные параметры (d=6 мм) | |||||||
|---|---|---|---|---|---|---|---|
| Размер | 6x35 | 6x40 | 6x50 | 6x60 | 6x70 | 6x80 | 6x100 |
| Мин. глубина заделки (мм) | 35 | 35 | 35 | 35 | 35 | 35 | 35 |
| Редуцированная глубина (мм) | 39 | 39 | 39 | 39 | 39 | 39 | 39 |
| Мин. глубина отверстия (мм) | 45 | 45 | 45 | 45 | 45 | 45 | 45 |
| Мин. толщина основания (мм) | 80 | 80 | 80 | 80 | 80 | 80 | 80 |
| Макс. толщина крепимого элемента (мм) | 2 | 5 | 15 | 25 | 35 | 45 | 65 |
📊 Характеристические нагрузки (бетон C20/25–C50/60, d=6 мм)
| Тип нагрузки | Режим | Значение (кН) |
|---|---|---|
| Растяжение NRk (вырыв бетона) | Стандартная глубина | 2.3 |
| Растяжение NRk (вырыв бетона) | Редуцированная глубина | 1.9 |
| Растяжение NRk (сталь) | — | 8.9 |
| Сдвиг VRk (сталь) | — | 10.6 |
| Сдвиг VRk (выкол бетона) | — | 1.6 |
| γMs для стали = 1.25, γMc для бетона = 1.50 | ||
| Прочность стали (EN 1992-4) | |
|---|---|
| Класс прочности | 6.8 |
| Предел текучести f_yk | 480 Н/мм² |
| Временное сопротивление f_uk | 600 Н/мм² |
🛠️ Инструкция по монтажу
| Шаг | Действие |
|---|---|
| 1 | Просверлите отверстие диаметром 6, 8 или 10 мм на глубину не менее 45 мм |
| 2 | Очистите отверстие от пыли (продувка 2 раза) |
| 3 | Поместите винт в отверстие через крепимый элемент |
| 4 | Вкрутите винт ударным шуруповертом с битой Torx до упора |
| 5 | При необходимости винт можно выкрутить и использовать повторно |
⚠️ Важно: Соблюдайте диаметр сверления (6/8/10 мм) и глубину заделки 35 мм. Для пустотных плит используйте редуцированную глубину 39 мм.
Примечание: Указанные нагрузки приведены для винта диаметром 6 мм. Для диаметров 8 и 10 мм значения нагрузок будут выше. Точные значения зависят от класса бетона и условий эксплуатации (см. ETA-17/0783).
RAWLPLUG · EuroFix Uzbekistan
R-LX-HF-ZF Самонарезающий бетонный винт (шестигранная фланцевая головка, химическое фосфатирование)
ETA-17/0783
Химическое фосфатирование
Для трещиноватого бетона
Фланцевая головка
Цена (за упаковку)
от 10 000 UZS
(в зависимости от размера и упаковки)
✓
Самонарезающий бетонный винт R-LX-HF-ZF — быстрый монтаж без распорных усилий✓
Подходит для трещиноватого и нетрещиноватого бетона класса C20/25–C50/60, пустотных плит и природного камня✓
Патентированная резьба обеспечивает высокие нагрузки при малом диаметре отверстия✓
Полностью демонтабельный — возможность многократного использования✓
Покрытие: химическое фосфатирование (ZF) — базовая защита от коррозии✓
Шестигранная фланцевая головка — увеличенная опорная поверхность, не требует шайбы✓
Размеры: диаметр 6 мм, длины от 35 до 100 мм📋 Технические характеристики и параметры монтажа
| Общие характеристики | |
|---|---|
| Артикул | R-LX-HF-ZF |
| Тип анкера | Самонарезающий бетонный винт |
| Тип головки | Шестигранная фланцевая (Hex flange head) |
| Покрытие | Химическое фосфатирование (ZF) |
| Материал | Углеродистая сталь |
| Номинальный диаметр резьбы | 7.5 мм |
| Диаметр сверления | 6.0 мм |
| Привод (бита) | шестигранник 10 мм (SW10) |
| Диаметр головки | 13.0 мм |
| Макс. момент затяжки | 400 Нм |
| Сертификаты | ETA-17/0783, UKTA, DoP-17/0783 |
| Размерный ряд и монтажные параметры (d=6 мм) | |||||||
|---|---|---|---|---|---|---|---|
| Размер | 6x35 | 6x40 | 6x50 | 6x60 | 6x70 | 6x80 | 6x100 |
| Мин. глубина заделки (мм) | 35 | 35 | 35 | 35 | 35 | 35 | 35 |
| Редуцированная глубина (мм) | 39 | 39 | 39 | 39 | 39 | 39 | 39 |
| Мин. глубина отверстия (мм) | 45 | 45 | 45 | 45 | 45 | 45 | 45 |
| Мин. толщина основания (мм) | 80 | 80 | 80 | 80 | 80 | 80 | 80 |
| Макс. толщина крепимого элемента (мм) | 2 | 5 | 15 | 25 | 35 | 45 | 65 |
📊 Характеристические нагрузки (бетон C20/25–C50/60, d=6 мм)
| Тип нагрузки | Режим | Значение (кН) |
|---|---|---|
| Растяжение NRk (вырыв бетона) | Стандартная глубина | 2.3 |
| Растяжение NRk (вырыв бетона) | Редуцированная глубина | 1.9 |
| Растяжение NRk (сталь) | — | 8.9 |
| Сдвиг VRk (сталь) | — | 10.6 |
| Сдвиг VRk (выкол бетона) | — | 1.6 |
| γMs для стали = 1.25, γMc для бетона = 1.50 | ||
| Прочность стали (EN 1992-4) | |
|---|---|
| Класс прочности | 6.8 |
| Предел текучести f_yk | 480 Н/мм² |
| Временное сопротивление f_uk | 600 Н/мм² |
🛠️ Инструкция по монтажу
| Шаг | Действие |
|---|---|
| 1 | Просверлите отверстие диаметром 6 мм на глубину не менее 45 мм |
| 2 | Очистите отверстие от пыли (продувка 2 раза) |
| 3 | Поместите винт в отверстие через крепимый элемент |
| 4 | Вкрутите винт ударным шуруповертом с головкой на 10 мм до упора |
| 5 | При необходимости винт можно выкрутить и использовать повторно |
⚠️ Важно: Соблюдайте диаметр сверления 6 мм и глубину заделки 35 мм. Для пустотных плит используйте редуцированную глубину 39 мм.
Примечание: Указанные нагрузки являются справочными на основе ETA-17/0783. Точные значения зависят от класса бетона и условий эксплуатации.
Заполните форму
И мы обязательно свяжемся с Вами
Свяжитесь с нами
Отдел продаж
+998 93 541-44-11
+998 99 811 44 11
+998 95 514-44-11
eurofix.uz@yandex.com
Центральный офис
OOO "EUROFIX", г. Ташкент, ул. Юнусабадский р-н, ул. Чинобод 49.
Основной склад
г. Ташкент, ул. Юнусабадский р-н, ул. Чинобод 49.
+998 93 541-44-11
+998 99 811 44 11
+998 95 514-44-11
eurofix.uz@yandex.com
Центральный офис
OOO "EUROFIX", г. Ташкент, ул. Юнусабадский р-н, ул. Чинобод 49.
Основной склад
г. Ташкент, ул. Юнусабадский р-н, ул. Чинобод 49.
